استاندارد رنگ بندی کابل شبکه

برای اجرای صحیح رنگ‌بندی ابتدا باید یک کابل شبکه باکیفیت تهیه کنید.

رنگ‌بندی کابل شبکه یکی از نکات مهمی است که تکنسین‌های شبکه و افرادی که قصد دارند کابل‌های شبکه را سوکت کنند، باید با آن آشنا شوند. یکی از جذاب‌ترین ویژگی‌های کابل‌های اترنت، همین رنگ‌بندی آن‌هاست. رنگ‌ها به‌عنوان روشی برای مدیریت انتقال داده از میان هشت پین یک کابل شبکه انتخاب شده‌اند.

آشنایی با رنگ‌ها و استاندارد کابل‌ شبکه به شما این امکان را می‌دهد که نوع کابل را نیز تشخیص دهید. در این مقاله، ما به‌طور ساده و کاربردی استانداردها و انواع مختلف کابل‌های شبکه را برای شما توضیح خواهیم داد تا در استفاده و نصب آن‌ها دقت بیشتری داشته باشید. برای خرید یک کابل شبکه باکیفیت و استاندارد، کابل شبکه رویان انتخابی مطمئن خواهد بود.

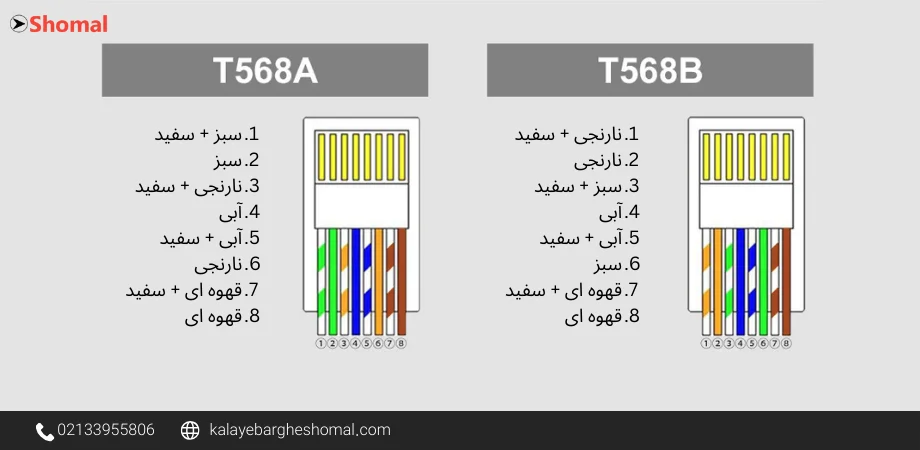

استاندارد رنگ بندی کابل شبکه T568A

استاندارد T568A از زمان استفاده کابل‌های Cat5 رواج پیدا کرد و در بسیاری از نقاط دنیا مانند کشورهای اروپایی و تأسیسات دولتی ایالات متحده کاربرد دارد. در ایران نیز شبکه‌های زیادی بر اساس این استاندارد نصب شده‌اند.

در استاندارد رنگ بندی کابل شبکه، سیم‌های سبز و سبز سفید برای انتقال داده و سیم‌های نارنجی و نارنجی سفید برای دریافت داده استفاده می‌شوند. سایر سیم‌ها معمولاً بلااستفاده هستند. ترتیب قرارگیری سیم‌های شبکه در سوکت طبق استاندارد T568A به صورت مشخصی تنظیم شده است که به بهبود عملکرد شبکه کمک می‌کند.

استاندارد رنگ بندی کابل شبکه T568B

استاندارد T568B از زمانی که کابل‌های Cat6 جایگزین کابل‌های Cat5 شدند، رواج یافت. اگرچه این استاندارد به‌طور کامل جایگزین T568A نشده است و هنوز شبکه‌هایی با استاندارد T568A وجود دارند، اما شبکه‌های جدید غالباً از T568B استفاده می‌کنند.

این استاندارد بیشتر در شبکه‌های اترنت جدید کاربرد دارد. در T568B، چهار سیم نارنجی و نارنجی سفید برای انتقال داده، سبز و سبز سفید برای دریافت داده برای استفاده می‌شوند. سایر سیم‌های کابل معمولاً بلااستفاده هستند. ترتیب قرارگیری سیم‌ها در استاندارد T568B در شکل زیر نشان داده شده است.

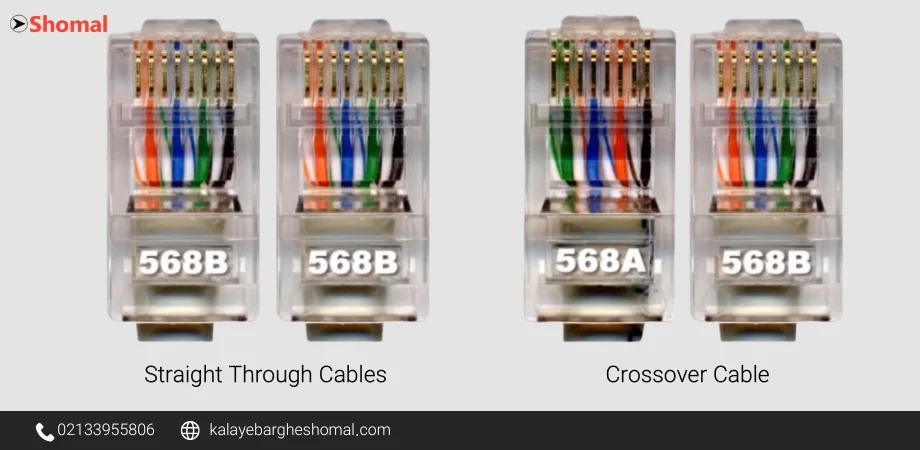

کابل شبکه مستقیم STRAIGHT

کابل‌های شبکه استریت که به آنها کابل‌های مستقیم نیز گفته می‌شود، برای اتصال دو دستگاه غیر هم‌نوع مثل اتصال کامپیوتر به سوئیچ یا روتر به کار می‌روند. در این مدل کابل‌ شبکه، از یک استاندارد مشخص در هر دو طرف استفاده می‌شود. این استانداردها معمولاً T568B یا T568A هستند. به این ترتیب، گیرنده‌های کابل در هر دو طرف به یک شکل قرار می‌گیرند که این ویژگی کابل‌های استریت را برای استفاده در اتصالات مختلف مناسب می‌سازد.

کابل شبکه ضربدری CROSSOVER

کابل شبکه کراس‌اور، کابلی است که در هر دو طرف آن از استانداردهای متفاوت استفاده می‌شود. به‌طور مثال، اگر یک طرف کابل با استاندارد T568B سوکت زده شده باشد، طرف دیگر باید با استاندارد T568A سوکت شود. این نوع کابل زمانی به کار می‌رود که بخواهیم دو دستگاه هم‌نوع، مانند دو کامپیوتر، را به یکدیگر متصل کنیم. در کابل‌های کراس‌اور، فرستنده‌ها و گیرنده‌ها در دو طرف کابل جابجا می‌شوند تا اتصال برقرار شود. نحوه سوکت‌زنی این کابل به شکل خاصی انجام می‌شود.

رنگ‌های اصلی کابل شبکه

در استاندارد رنگ‌بندی کابل‌های شبکه، چهار رنگ اصلی شامل سبز، آبی، نارنجی و قهوه‌ای وجود دارد که هر کدام نقش مشخصی در انتقال داده‌ها و سیگنال‌ها ایفا می‌کنند. این رنگ‌بندی به تکنسین‌های شبکه کمک می‌کند تا سیم‌ها را به‌درستی شناسایی کرده و هنگام نصب یا سوکت‌زنی کابل‌ها دچار اشتباه نشوند. رنگ سبز معمولاً برای انتقال سیگنال مثبت در شبکه به کار می‌رود و در فرآیند ارسال داده‌ها نقش مهمی دارد. این سیم همراه با سیم سفید-سبز یک جفت سیم پیچیده را تشکیل می‌دهد که برای انتقال سیگنال‌های شبکه استفاده می‌شود.

رنگ آبی بیشتر برای انتقال صدا یا سیگنال‌های کمکی در برخی از سیستم‌های ارتباطی مورد استفاده قرار می‌گیرد. این سیم نیز با سیم سفید-آبی یک جفت سیم را تشکیل می‌دهد که در برخی کاربردهای شبکه یا ارتباطات خاص مورد استفاده قرار می‌گیرد. رنگ نارنجی معمولاً برای دریافت داده‌ها از تجهیزات شبکه به کار می‌رود و این سیم به همراه سیم سفید-نارنجی یک جفت سیم تشکیل می‌دهد که در فرآیند ارسال و دریافت اطلاعات در شبکه نقش مهمی دارد.

در نهایت، رنگ قهوه‌ای به‌عنوان یک جفت سیم کمکی در کابل شبکه استفاده می‌شود. این سیم همراه با سیم سفید-قهوه‌ای برای ارتباطات اضافی یا پشتیبانی از انتقال داده‌ها در برخی تجهیزات شبکه به کار می‌رود. به طور کلی، این استاندارد رنگ‌بندی باعث می‌شود فرآیند نصب، عیب‌یابی و راه‌اندازی شبکه‌ها منظم‌تر و ساده‌تر انجام شود و از بروز اشتباه در اتصال سیم‌ها جلوگیری گردد.

رنگ‌های فرعی کابل شبکه

کابل‌های شبکه شامل ۸ سیم هستند که به ۴ جفت تقسیم می‌شوند. هر جفت از یک سیم رنگی و یک سیم راه‌راه تشکیل شده است. سیم‌های سبز و سفید-سبز سیگنال‌های مثبت و منفی را منتقل می‌کنند، در حالی که سیم‌های آبی و سفید-آبی برای ارسال صدا استفاده می‌شوند. جفت نارنجی و سفید-نارنجی وظیفه انتقال داده‌ها را بر عهده دارند، و سیم‌های قهوه‌ای و سفید-قهوه‌ای برای ارتباطات فرعی و مکمل به کار می‌روند. هر جفت با پیچیدن به دور یکدیگر از تداخل سیگنال جلوگیری می‌کند.

ترتیب رنگ بندی کابل شبکه

ترتیب رنگ‌بندی کابل شبکه به این صورت است:

• سفید –نارنجی
• نارنجی
• سفید –سبز
• آبی
• سفید –آبی
• سبز
• سفید -قهوه‌ای
• قهوه‌ای

کابل های شبکه بر اساس رنگ بندی چه تفاوتی با هم دارند؟

هنگام اتصال تجهیزات شبکه به یکدیگر و به شبکه اصلی، توجه به رنگ‌بندی کابل‌ها و نوع استاندارد سوکت‌زنی از اهمیت ویژه‌ای برخوردار است. این امر به شما کمک می‌کند تا ارتباطی پایدار و بدون اختلال بین دستگاه‌ها برقرار کنید. شما نمی‌توانید کابل‌ها را به دلخواه و بدون توجه به اصول سوکت‌زنی متصل کنید، زیرا انتخاب نادرست استانداردها ممکن است باعث مشکلاتی در عملکرد شبکه شود. ابتدا باید مشخص کنید که کابل قرار است چه دستگاه‌هایی را به هم وصل کند و سپس بر اساس نیاز، نوع مناسب استاندارد سوکت‌زنی را انتخاب کنید. انتخاب صحیح کابل و استاندارد، موجب می‌شود که انتقال داده‌ها به‌درستی انجام شود و از بروز مشکلاتی مانند تداخل سیگنال‌ها یا افت سرعت شبکه جلوگیری شود.

هر کدام از رنگ‌ها چه وظیفه ای دارند؟

نکات مهم در رنگ بندی کابل شبکه

استاندارد رنگ‌بندی کابل شبکه یکی از جنبه‌های بسیار مهم در نصب و راه‌اندازی شبکه‌های اینترنت است. هر رنگ در کابل شبکه وظیفه خاصی را بر عهده دارد و برای انتقال داده‌ها، سیگنال‌ها یا صدا مورد استفاده قرار می‌گیرد. به‌عنوان مثال، رنگ سبز برای ارسال سیگنال مثبت و رنگ نارنجی برای دریافت داده‌ها در نظر گرفته شده است. در این راستا، باید به استانداردهای مختلف رنگ‌بندی توجه کرد تا شبکه به‌درستی عمل کند و از مشکلاتی مانند تداخل سیگنال جلوگیری شود.

با استفاده از این استانداردها، تکنسین‌ها می‌توانند به‌راحتی کابل‌ها را شناسایی کرده و آن‌ها را به درستی متصل کنند. همچنین، توجه به این جزئیات می‌تواند به بهبود کارایی و امنیت شبکه کمک کند. برای تهیه کابل‌های شبکه با استانداردهای معتبر و کیفیت بالا، شما می‌توانید به فروشگاه‌هایی مانند کالای برق شمال مراجعه کنید که محصولات استاندارد و با کیفیت را ارائه می‌دهند.
