راهنمای خرید کابل آلومینیوم؛ جدول سایز، جریان مجاز و مقایسه NAYY و NA2XY

اگر برای ساختمان، پروژه صنعتی یا شبکه توزیع به دنبال کابل آلومینیوم هستید، این راهنمای خرید کابل آلومینیوم به شما کمک می‌کند تا با توجه به شرایط واقعی پروژه، سایز و نوع مناسب کابل را انتخاب کنید. قیمت مناسب‌تر و وزن کمتر، دو دلیل مهم استفاده از هادی آلومینیومی هستند؛ اما این کابل‌ها نسبت به کابل مسی رسانایی کمتری دارند و به همین دلیل انتخاب سطح مقطع مناسب اهمیت بیشتری پیدا می‌کند.

در این راهنما ابتدا نحوه انتخاب سایز و جریان مجاز کابل آلومینیوم را بررسی می‌کنیم و سپس به سراغ دو نوع پرکاربرد یعنی NAYY و NA2XY می‌رویم.

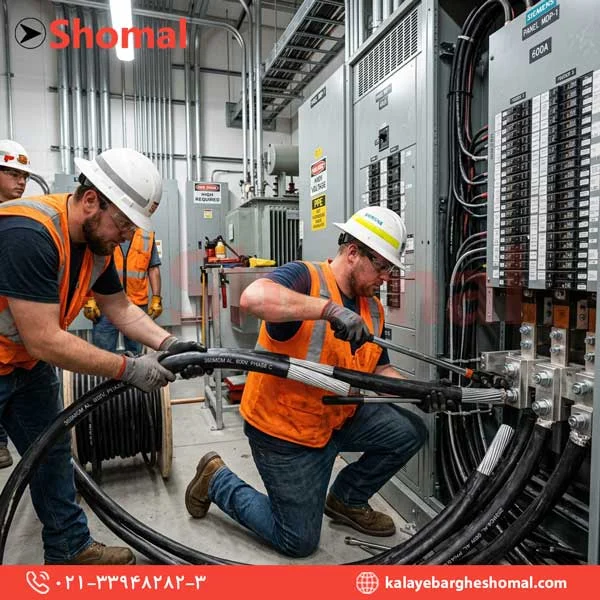

کابل آلومینیوم چیست؟

کابل آلومینیومی کابلی با هادی ساخته‌شده از آلومینیوم است که بسته به نوع آن، با موادی مانند PVC یا XLPE عایق می‌شود و یک روکش محافظ نیز دارد.

آلومینیوم در مقایسه با مس رسانایی الکتریکی پایین‌تری دارد؛ بنابراین برای عبور جریان یکسان، معمولاً به سطح مقطع بیشتری نیاز است. در مقابل، وزن کمتر آلومینیوم و هزینه مناسب‌تر آن باعث شده استفاده از این کابل‌ها، به‌خصوص در مسیرهای طولانی و شبکه‌های توزیع، رایج باشد.

مزایای کابل آلومینیوم

• وزن کمتر نسبت به کابل مسی با ظرفیت مشابه
• هزینه مناسب‌تر هادی
• مناسب برای مسیرهای طولانی
• کاهش وزن کلی کابل‌کشی
• کاربرد گسترده در شبکه‌های توزیع و تأسیسات

معایب کابل آلومینیوم

• رسانایی کمتر نسبت به مس
• نیاز به سطح مقطع بزرگ‌تر برای جریان مشابه
• اهمیت بیشتر کیفیت اتصالات
• نیاز به کابلشو و تجهیزات اتصال مناسب
• حساسیت بیشتر انتخاب سایز در مسیرهای طولانی

بنابراین، پایین‌تر بودن قیمت به تنهایی دلیل کافی برای انتخاب کابل آلومینیومی نیست. جریان، طول مسیر، افت ولتاژ و روش نصب باید هم‌زمان بررسی شوند.

چگونه سایز کابل آلومینیوم را انتخاب کنیم؟

برای انتخاب سایز کابل آلومینیوم ابتدا باید جریان مصرفی مشخص شود، اما کار به همین‌جا ختم نمی‌شود. یک کابل ممکن است از نظر تحمل جریان مناسب باشد ولی به دلیل طول زیاد مسیر، افت ولتاژ نامناسبی ایجاد کند.

مهم‌ترین عوامل عبارت‌اند از:

1. جریان مصرفی
2. طول مسیر
3. افت ولتاژ مجاز
4. روش نصب
5. دمای محیط یا خاک
6. تعداد کابل‌های مجاور
7. نوع بار
8. تک‌فاز یا سه‌فاز بودن سیستم

برای مثال، کابل نصب‌شده در هوای آزاد شرایط خنک‌کاری متفاوتی با کابلی دارد که داخل خاک یا کانال قرار گرفته است. همچنین قرار گرفتن چند کابل در کنار یکدیگر می‌تواند ظرفیت جریان‌دهی هر کابل را کاهش دهد.

به همین دلیل، انتخاب سطح مقطع فقط با نگاه کردن به یک عدد آمپراژ عمومی کار درستی نیست.

جدول سایز کابل آلومینیوم

سایز کابل بر اساس سطح مقطع هادی و معمولاً بر حسب میلی‌متر مربع بیان می‌شود. برخی از سایزهای رایج عبارت‌اند از:

سطح مقطع	کاربرد متداول
16 mm²	مدارها و بارهای سبک‌تر
25 mm²	تأسیسات و شبکه‌های توزیع
35 mm²	بارهای متوسط
50 mm²	توزیع برق و مصارف صنعتی
70 mm²	بارهای بالاتر
95 mm²	شبکه‌های توزیع و صنعتی
120 mm²	بارهای سنگین‌تر
150 mm²	پروژه‌های صنعتی و توزیع
185 mm²	مسیرهای با جریان بالا
240 mm²	بارهای سنگین و مسیرهای توزیع
300 mm²	پروژه‌های با توان و جریان بالا

جریان مجاز کابل آلومینیوم چقدر است؟

جریان مجاز یک سایز مشخص، عدد ثابتی برای همه شرایط نیست. ظرفیت جریان‌دهی به نوع کابل، تعداد رشته‌ها، جنس عایق، روش نصب، دمای محیط، فاصله کابل‌ها و شرایط دفع حرارت بستگی دارد.

به همین دلیل هنگام بررسی جریان مجاز کابل آلومینیوم باید جدول مربوط به همان نوع کابل و روش نصب استفاده شود.

برای انتخاب نهایی، بهتر است سه موضوع جداگانه بررسی شوند:

ظرفیت جریان: آیا کابل توان عبور جریان موردنیاز را دارد؟

افت ولتاژ: آیا در طول مسیر، افت ولتاژ در محدوده مجاز باقی می‌ماند؟

تحمل اتصال کوتاه: آیا کابل در شرایط خطا می‌تواند جریان اتصال کوتاه را برای زمان مشخص تحمل کند؟

این سه مورد در کنار هم، مبنای انتخاب صحیح سطح مقطع هستند.

چه عواملی روی جریان مجاز کابل تأثیر دارند؟

روش نصب کابل

روش نصب تأثیر مستقیمی بر دفع حرارت دارد. کابل در هوای آزاد، داخل کانال، در لوله یا دفن‌شده در خاک شرایط حرارتی یکسانی ندارد.

دمای محیط

هرچه دمای محیط بالاتر باشد، امکان دفع حرارت کمتر می‌شود و باید ضریب تصحیح مناسب در محاسبات اعمال شود.

تعداد کابل‌های مجاور

چند کابل نزدیک به هم، گرمای بیشتری در یک فضای محدود ایجاد می‌کنند. در چنین شرایطی معمولاً باید ضریب کاهش جریان در نظر گرفته شود.

طول مسیر

طول کابل مستقیماً ظرفیت جریان را تعیین نمی‌کند، اما روی افت ولتاژ اثر دارد. به همین دلیل ممکن است برای یک مسیر طولانی، سطح مقطع بزرگ‌تری از مقدار موردنیاز صرفاً بر اساس جریان انتخاب شود.

کابل NAYY چیست؟

NAYY یکی از انواع کابل‌های قدرت با هادی آلومینیومی است که در ساختار آن از عایق و روکش PVC استفاده می‌شود. این کابل در کاربردهای مختلف توزیع برق و تأسیسات مورد استفاده قرار می‌گیرد.

در نام‌گذاری این کابل، حرف A نشان‌دهنده هادی آلومینیومی است و ساختار کلی آن شامل هادی، عایق PVC و روکش بیرونی PVC است.

کابل NAYY می‌تواند برای کاربردهایی مانند شبکه‌های توزیع، کابل‌کشی زمینی و برخی پروژه‌های ساختمانی و صنعتی استفاده شود؛ البته انتخاب نهایی باید با توجه به استاندارد، ولتاژ کاری و شرایط نصب انجام شود.

مزایای کابل NAYY

• هادی آلومینیومی با وزن پایین‌تر
• استفاده از PVC در عایق و روکش
• مناسب برای بسیاری از کاربردهای توزیع
• گزینه اقتصادی برای برخی پروژه‌ها

در انتخاب NAYY، فقط نام کابل کافی نیست و باید سطح مقطع، تعداد رشته، ولتاژ نامی و مشخصات دیتاشیت سازنده نیز بررسی شود.

کابل NA2XY چیست؟

NA2XY نیز یک کابل قدرت با هادی آلومینیومی است، اما مهم‌ترین تفاوت آن با NAYY در نوع عایق هادی است.

در NA2XY از XLPE به عنوان عایق استفاده می‌شود و روکش بیرونی معمولاً PVC است. XLPE از نظر تحمل حرارتی عملکرد بالاتری نسبت به PVC دارد و در طراحی‌های متداول، دمای کاری هادی کابل‌های XLPE تا حدود 90 درجه سانتی‌گراد در نظر گرفته می‌شود.

این ویژگی باعث می‌شود NA2XY در پروژه‌هایی که ظرفیت حرارتی بالاتر اهمیت دارد، گزینه قابل‌توجهی باشد.

کاربرد کابل NA2XY

این کابل می‌تواند در مواردی مانند:

• شبکه‌های توزیع برق
• کابل‌کشی زمینی
• پروژه‌های صنعتی
• تأسیسات الکتریکی
• انتقال و توزیع انرژی در ولتاژ پایین

مورد استفاده قرار گیرد.

البته مشخصات دقیق کابل از جمله دمای کاری، ظرفیت جریان، شعاع خمش و شرایط نصب باید از دیتاشیت همان محصول بررسی شود.

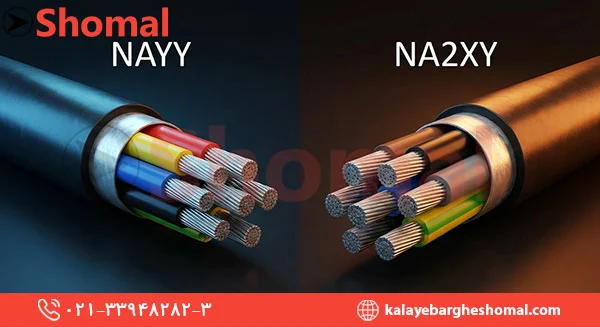

تفاوت NAYY و NA2XY چیست؟

اگر بخواهیم خیلی سریع تفاوت این دو کابل را بیان کنیم، هر دو هادی آلومینیومی دارند، اما NAYY با عایق PVC و NA2XY با عایق XLPE شناخته می‌شود.

ویژگی	NAYY	NA2XY
جنس هادی	آلومینیوم	آلومینیوم
نوع عایق	PVC	XLPE
روکش	PVC	PVC
تحمل حرارتی عایق	پایین‌تر	بالاتر
دمای کاری متداول هادی	حدود 70°C	حدود 90°C
کاربرد	توزیع و تأسیسات	توزیع و کاربردهای با نیاز حرارتی بالاتر
قیمت	معمولاً اقتصادی‌تر	معمولاً بالاتر

در نتیجه، تفاوت این دو فقط در نام یا قیمت خلاصه نمی‌شود. نوع عایق، شرایط حرارتی و الزامات پروژه در انتخاب بین آن‌ها اهمیت دارد.

NAYY بهتر است یا NA2XY؟

پاسخ به این سؤال به شرایط پروژه بستگی دارد.

اگر شرایط کاری معمول باشد و استفاده از عایق PVC پاسخگوی نیاز پروژه باشد، NAYY می‌تواند انتخاب مناسبی باشد. اما اگر تحمل حرارتی بالاتر یا استفاده از عایق XLPE اهمیت داشته باشد، NA2XY گزینه مناسب‌تری خواهد بود.

بنابراین بهتر است به جای اینکه یکی را به صورت مطلق «بهتر» بدانیم، این موارد را مقایسه کنیم:

• جریان موردنیاز
• دمای کاری
• روش نصب
• طول مسیر
• افت ولتاژ
• شرایط محیطی
• بودجه پروژه
• مشخصات فنی موردنیاز

کابل آلومینیوم بهتر است یا مس؟

یکی از رایج‌ترین سؤالات هنگام خرید کابل، مقایسه آلومینیوم و مس است.

معیار	آلومینیوم	مس
رسانایی الکتریکی	کمتر	بیشتر
وزن	کمتر	بیشتر
سطح مقطع برای جریان مشابه	معمولاً بزرگ‌تر	معمولاً کوچک‌تر
هزینه هادی	معمولاً پایین‌تر	معمولاً بالاتر
مناسب برای مسیرهای طولانی	بله	بله
اهمیت کیفیت اتصال	زیاد	زیاد

مس رسانایی بیشتری دارد، اما آلومینیوم وزن کمتر و معمولاً هزینه اولیه پایین‌تری دارد. بنابراین در پروژه‌هایی با مسیرهای طولانی یا حجم بالای کابل، استفاده از آلومینیوم می‌تواند از نظر اقتصادی جذاب باشد.

البته برای مقایسه واقعی باید هزینه کل سیستم را در نظر گرفت؛ نه فقط قیمت هر متر کابل.

نکات مهم نصب کابل آلومینیوم

انتخاب کابل مناسب تنها نیمی از کار است. اتصال صحیح هادی آلومینیومی نیز اهمیت زیادی دارد.

استفاده از تجهیزات اتصال مناسب

کابلشو، رابط و سایر تجهیزات باید برای هادی آلومینیومی مناسب و تأییدشده باشند.

اتصال آلومینیوم به مس

در صورت اتصال هادی آلومینیومی به مس، باید از تجهیزات مناسب برای اتصال دو فلز استفاده شود تا مشکلات ناشی از ناسازگاری اتصال و افزایش مقاومت محل اتصال کاهش پیدا کند.

توجه به گشتاور اتصال

شل بودن یا بیش از حد سفت کردن اتصال می‌تواند عملکرد آن را تحت تأثیر قرار دهد. گشتاور مناسب باید مطابق دستورالعمل سازنده تجهیزات اتصال رعایت شود.

توجه به اکسیداسیون

سطح آلومینیوم می‌تواند لایه اکسیدی تشکیل دهد. به همین دلیل آماده‌سازی هادی و استفاده از روش اتصال مناسب در اجرای کابل آلومینیومی اهمیت دارد.

قیمت کابل آلومینیوم به چه عواملی بستگی دارد؟

قیمت کابل آلومینیومی به عوامل مختلفی وابسته است و نمی‌توان فقط بر اساس جنس هادی آن قیمت را مشخص کرد.

مهم‌ترین عوامل عبارت‌اند از:

• سطح مقطع
• تعداد رشته‌ها
• نوع عایق
• نوع روکش
• ولتاژ نامی
• برند تولیدکننده
• استاندارد تولید
• طول کابل
• نوسانات قیمت آلومینیوم

به همین دلیل هنگام مقایسه قیمت NAYY و NA2XY بهتر است علاوه بر قیمت هر متر، مشخصات فنی دو کابل نیز با یکدیگر مقایسه شوند.

جمع‌بندی؛ کدام کابل آلومینیوم را انتخاب کنیم؟

در این راهنمای خرید کابل آلومینیوم، انتخاب سایز باید بر اساس جریان مصرفی، طول مسیر، شرایط نصب و افت ولتاژ انجام شود.

NAYY با عایق PVC گزینه‌ای اقتصادی برای شرایط معمول است، در حالی که NA2XY با عایق XLPE تحمل حرارتی بالاتری دارد. در انتخاب نهایی، علاوه بر قیمت، جریان مجاز، سطح مقطع و شرایط نصب را در نظر بگیرید.

سوالات متداول درباره کابل آلومینیوم

کابل آلومینیوم چند آمپر تحمل می‌کند؟

جریان مجاز به سطح مقطع، نوع کابل، روش نصب، دمای محیط و تعداد کابل‌های مجاور بستگی دارد. بنابراین برای پاسخ دقیق باید شرایط نصب نیز مشخص باشد.

تفاوت NAYY و NA2XY چیست؟

هر دو دارای هادی آلومینیومی هستند، اما NAYY معمولاً از عایق PVC و NA2XY از عایق XLPE استفاده می‌کند. XLPE تحمل حرارتی بالاتری دارد.

NAYY بهتر است یا NA2XY؟

هیچ‌کدام در همه پروژه‌ها برتری مطلق ندارند. NAYY برای شرایط کاری متعارف و انتخاب اقتصادی می‌تواند مناسب باشد و NA2XY برای شرایطی که عملکرد حرارتی بالاتر اهمیت دارد، گزینه مناسب‌تری است.

چگونه سایز کابل آلومینیوم را انتخاب کنیم؟

ابتدا جریان مصرفی را مشخص کنید و سپس طول مسیر، افت ولتاژ، روش نصب، دمای محیط و تعداد کابل‌های مجاور را در نظر بگیرید. برای انتخاب نهایی باید محاسبات فنی و دیتاشیت سازنده بررسی شود.

کابل آلومینیوم بهتر است یا مس؟

آلومینیوم سبک‌تر و معمولاً اقتصادی‌تر است، در حالی که مس رسانایی بیشتری دارد. انتخاب بین این دو به شرایط پروژه، طول مسیر، سطح مقطع و بودجه بستگی دارد.
