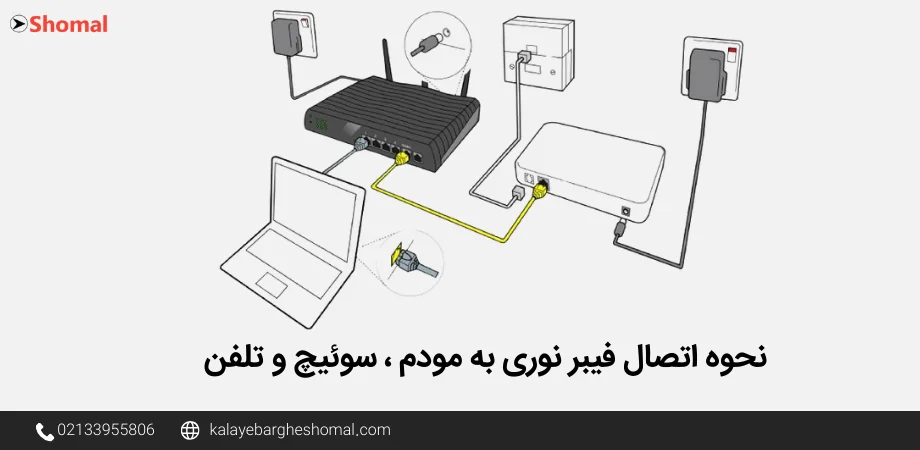

نحوه اتصال فیبر نوری به مودم ، سوئیچ‎ و تلفن

نحوه اتصال فیبر نوری به مودم ، سوئیچ‎ و تلفن، ابتدا یک سر پچ‌کورد نوری (معمولاً با کانکتور سبز SC/APC) را به پریز فیبر دیواری و سر دیگر را به پورت PON مودم فیبر نوری (یا ONT) جا بزنید؛ سپس برای دریافت اینترنت، یک کابل شبکه LAN (RJ-45) از مودم به کامپیوتر یا روتر، و برای تلفن، یک کابل تلفن (RJ-11) را از پورت TEL به دستگاه تلفن وصل کنید (در شبکه‌های سازمانی نیز فیبر از طریق ماژول SFP به سوئیچ متصل می‌شود). برای آشنایی دقیق با تفاوت رنگ کانکتورها، نکات ایمنی، جلوگیری از افت سرعت و راهنمای تصویری مراحل، ادامه مقاله را بخوانید.

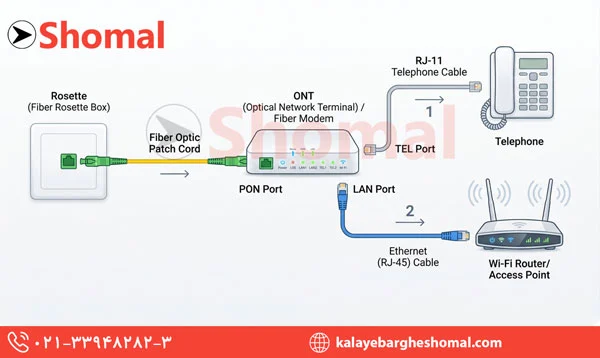

نقشه نحوه اتصال فیبر نوری به مودم ، سوئیچ‎ و تلفن

برای اتصال اینترنت فیبر نوری (FTTH) به تجهیزات خانگی یا اداری، مسیر استاندارد به این صورت است:

کابل فیبر نوری مستقیم به پورت شبکه روتر وصل نمی‌شود؛ ابتدا باید به پورت اختصاصی PON در دستگاه ONT وارد شده و سپس خروجی اترنت آن به شبکه یا تلفن متصل گردد.

---

۱. تفاوت تجهیزات فیبر نوری: ONT، مودم فیبر، روتر و سوئیچ

یکی از دلایل اصلی سردرگمی در اتصال فیبر نوری، تفکیک نکردن نقش تجهیزات است:

• دستگاه ONT (Optical Network Terminal): مبدل سیگنال نوری (پالس‌های نور لیزر) به سیگنال الکتریکی دیجیتال (اترنت و خطوط تلفن POTS).
• مودم-روتر فیبر نوری (ONT مجتمع): دستگاهی که هم پورت فیبر نوری (PON) دارد و هم شامل روتر داخلی، وای‌فای (Wi-Fi) و پورت‌های شبکه است.
• روتر مجزا (Router): مدیریت ترافیک شبکه، اختصاص IP و توزیع اینترنت. روترهای معمولی ورودی نوری ندارند و با کابل شبکه اترنت به ONT متصل می‌شوند.
• سوئیچ شبکه (Switch): اتصال چندین دستگاه سیمی در یک شبکه محلی. اگر سوئیچ دارای درگاه SFP/SFP+ باشد، می‌تواند ماژول فیبر نوری را به شکل مستقیم بپذیرد.

---

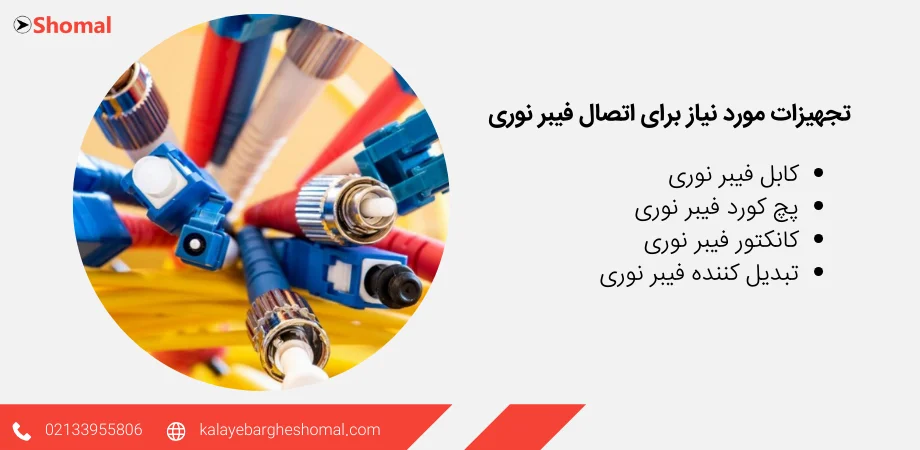

۲. شناخت انواع کانکتور و پولیش فیبر نوری (SC ،LC ،UPC و APC)

انتخاب نوع کانکتور و پولیش بر اساس نوع پورت تجهیزات و بستر اپراتور انجام می‌شود، نه فاصله کابل‌کشی.

انواع کانکتورهای رایج:

• کانکتور SC: کانکتور مستطیلی با مکانیسم فشاری-کششی (Push-Pull) که استاندارد اصلی اتصالات FTTH و پورت‌های PON مودم‌ها است.
• کانکتور LC: کانکتور کوچک‌تر با ضامن قفل‌شونده که استاندارد اصلی ماژول‌های نوری SFP در سوئیچ‌ها و سرورها است.

مقایسه انواع پولیش فرول (نوع تراش سر فیبر):

نوع پولیش	رنگ بدنه کانکتور	زاویه برش سطح	کاربرد اصلی	سازگاری اتصال مستقیم
APC	سبز	زاویه ۸ درجه (کاهش بازتاب نور)	سرویس‌های FTTH، GPON و ویدیو	فقط با APC
UPC	آبی	تخت / کمی گنبدی (۰ درجه)	شبکه‌های دیتاسنتری و مخابراتی	فقط با UPC
PC	کرم / مشکی	تخت	سیستم‌های نوری قدیمی	با PC و گاهی UPC

هشدار فنی بسیار مهم: هرگز یک پچ‌کورد با کانکتور آبی (UPC) را به یک پورت سبز (APC) روی مودم یا پریز متصل نکنید. این کار باعث شکستگی یا خط افتادن روی فرول نوری و افت شدید کیفیت سیگنال (Optical Return Loss) می‌شود.

---

۳. آموزش اتصال کابل فیبر نوری به مودم یا ONT

برای راه‌اندازی اینترنت FTTH در منزل یا محیط کار:

1. آماده‌سازی پچ‌کورد: یک پچ‌کورد نوری استاندارد (معمولاً کابل زرد Single-mode با کانکتور دو سر SC/APC سبز) انتخاب کنید.
2. برداشتن درپوش‌های محافظ: درپوش پلاستیکی محافظ شفاف پورت PON دستگاه ONT و درپوش سر کانکتور پچ‌کورد را جدا کنید. (دست به شیشه سر فرول نزنید).
3. تراز کردن کانکتور: زائده برجسته روی بدنه کانکتور SC را با شیار هدایت‌کننده پورت PON مودم هم‌راستا کنید.
4. جا زدن کانکتور: کانکتور را بدون چرخاندن و با فشار یکنواخت به داخل پورت هدایت کنید تا صدای «کلیک» قفل شدن آن را بشنوید.
5. اتصال به پریز فیبر (Rosette): سر دیگر پچ‌کورد را به همین شیوه به پورت خروجی پریز فیبر نوری روی دیوار متصل کنید.
6. تست اولیه: دستگاه را روشن کنید. پس از ۱ تا ۳ دقیقه، چراغ PON باید به رنگ سبز ثابت دربیاید (چراغ قرمز LOS نباید روشن باشد).

---

۴. نحوه اتصال خط تلفن ثابت (VoIP / POTS) به ONT

بسیاری از سرویس‌های فیبر نوری شامل خط تلفن بر بستر اینترنت (SIP/VoIP) هستند. اتصال تلفن آنالوگ معمولی به ONT به شیوه زیر انجام می‌شود:

1. یک کابل تلفن استاندارد ۲ یا ۴ رشته با سوکت RJ-11 آماده کنید.
2. یک سر کابل را به پورت خروجی تلفن روی دستگاه ONT (که با برچسب TEL، PHONE یا POTS مشخص شده) وصل کنید.
3. سر دیگر کابل را به پورت ورودی دستگاه تلفن ثابت متصل کنید.
4. بررسی وضعیت چراغ: پس از تعریف و فعال‌سازی اشتراک توسط شرکت ارائه‌دهنده اینترنت، چراغ TEL یا Phone روی مودم روشن خواهد شد و با برداشتن گوشی بوق آزاد شنیده می‌شود.

نکته: اگر چراغ PON سبز است اما تلفن بوق آزاد ندارد، نیازی به تغییر اتصالات سخت‌افزاری نیست؛ این مشکل مربوط به رجیستر نشدن اکانت SIP در سمت مرکز اپراتور است.

---

بخش اول در اینجا به پایان می‌رسد. به محض اعلام شما، بخش دوم (شامل اتصال به سوئیچ با ماژول SFP، پچ‌پنل و ODF، جدول جامع عیب‌یابی چراغ‌های LOS/PON، نکات ایمنی و بخش سوالات متداول سئو) ارسال خواهد شد.

۵. نحوه اتصال فیبر نوری به سوئیچ با ماژول SFP

در شبکه‌های اداری، فروشگاهی و سازمانی، معمولاً برای اتصال لینک فیبر نوری به سوئیچ از ماژول SFP یا SFP+ استفاده می‌شود. این ماژول داخل پورت مخصوص سوئیچ قرار می‌گیرد و ارتباط الکتریکی پورت شبکه را به سیگنال نوری تبدیل می‌کند.

نکته مهم: وجود پورت SFP روی سوئیچ به‌تنهایی برای اتصال هر نوع فیبر کافی نیست. نوع ماژول، سرعت، طول موج، نوع کابل و تجهیزات دو سر لینک باید با هم سازگار باشند.

نقشه استاندارد اتصال فیبر به سوئیچ شبکه (رک و زیرساخت)

اتصال مستقیم بین دو سوئیچ (لینک فیبر Switch to Switch)

مراحل اتصال فیبر نوری به سوئیچ

1. نوع پورت سوئیچ را بررسی کنید.روی بدنه یا مشخصات دستگاه، نوع پورت را بررسی کنید؛ ممکن است SFP با سرعت 1 گیگابیت، SFP+ با سرعت 10 گیگابیت یا مدل‌های سریع‌تر باشد.
2. ماژول فیبر مناسب انتخاب کنید.ماژول باید با سرعت پورت سوئیچ، نوع فیبر و فاصله مسیر سازگار باشد. برای مثال، ماژول SFP گیگابیتی را نمی‌توان جایگزین ماژول SFP+ ده گیگابیتی کرد.
3. ماژول SFP را در پورت سوئیچ قرار دهید.ماژول را با جهت صحیح و بدون فشار اضافی وارد پورت کنید تا به‌درستی در جای خود قفل شود.
4. پچ‌کورد فیبر نوری سازگار را وصل کنید.در بیشتر ماژول‌های SFP از کانکتور LC Duplex استفاده می‌شود. یعنی برای انتقال و دریافت اطلاعات، معمولاً به دو تار فیبر نیاز دارید.
5. وضعیت لینک را بررسی کنید.پس از اتصال، چراغ Link یا وضعیت پورت در پنل مدیریتی سوئیچ باید فعال شود. اگر لینک برقرار نشد، ابتدا ماژول، نوع کابل، قطبیت تارهای TX/RX و تنظیمات پورت را بررسی کنید.

---

۶. راهنمای انتخاب ماژول SFP و پچ‌کورد فیبر نوری

برای جلوگیری از خرید اشتباه، پیش از انتخاب ماژول یا پچ‌کورد به جدول زیر توجه کنید:

مورد	باید چه چیزی را بررسی کنید؟	مثال
سرعت پورت	SFP، SFP+ یا QSFP	1G، 10G، 25G
نوع فیبر	Single-mode یا Multi-mode	OS2، OM3، OM4
نوع کانکتور	نوع رابط ماژول یا دستگاه	LC Duplex، LC Simplex
تعداد تار	یک‌تار یا دو‌تار	BiDi معمولاً یک‌تار است
طول موج	باید در دو سر لینک هماهنگ باشد	1310nm، 1550nm
فاصله انتقال	با مشخصات ماژول متناسب باشد	550 متر، 10 کیلومتر، 20 کیلومتر
سازگاری برند	برخی سوئیچ‌ها به ماژول سازگار نیاز دارند	Cisco، MikroTik، HP، Huawei و…

تفاوت SFP Duplex و BiDi چیست؟

• SFP Duplex: برای ارسال و دریافت اطلاعات از دو تار فیبر استفاده می‌کند؛ یک تار برای TX و یک تار برای RX.
• SFP BiDi: برای ارسال و دریافت اطلاعات روی یک تار فیبر کار می‌کند، اما باید در دو سمت لینک از ماژول‌های مکمل استفاده شود؛ مثلاً یک طرف 1310TX/1550RX و طرف دیگر 1550TX/1310RX.

اگر از دو ماژول BiDi هم‌جهت استفاده کنید، لینک برقرار نمی‌شود؛ حتی اگر نوع کانکتور و سرعت آن‌ها یکسان باشد.

---

۷. اتصال کابل فیبر نوری به پچ‌پنل یا ODF

پچ‌پنل فیبر نوری یا ODF محلی برای مدیریت، شماره‌گذاری، محافظت و توزیع کابل‌های فیبر نوری در رک شبکه است. برخلاف تصور رایج، پچ‌پنل صرفاً برای اتصال چند کابل به هم نیست؛ بلکه باعث می‌شود کابل اصلی شبکه بدون فشار، خم‌شدگی و دستکاری مستقیم به تجهیزات اکتیو متصل شود.

ساختار استاندارد اتصال در رک شبکه

چرا استفاده از پچ‌پنل فیبر مهم است؟

• محافظت از محل جوش یا فیوژن فیبر
• جلوگیری از آسیب‌دیدگی کابل اصلی
• مدیریت بهتر مسیر کابل‌کشی در رک
• شماره‌گذاری و شناسایی سریع هر لینک
• ساده‌تر شدن تعمیر، تست و جابه‌جایی تجهیزات
• کاهش احتمال خم‌شدگی بیش از حد یا شکستگی تار فیبر

در پروژه‌های حرفه‌ای، کابل اصلی فیبر معمولاً مستقیماً به ماژول SFP متصل نمی‌شود؛ ابتدا در ODF خاتمه پیدا می‌کند و سپس با پچ‌کورد به تجهیز فعال می‌رسد.

---

۸. عیب‌یابی چراغ LOS، PON و مشکلات اتصال فیبر نوری

اگر اینترنت فیبر نوری قطع شده یا لینک سوئیچ برقرار نمی‌شود، پیش از تماس با پشتیبانی این موارد را بررسی کنید.

مشکل	علت‌های احتمالی	اقدام پیشنهادی
چراغ LOS قرمز یا چشمک‌زن است	قطع شدن فیبر، خم شدید کابل، کثیف بودن کانکتور یا نبود سیگنال اپراتور	پچ‌کورد را بررسی کنید، کابل را خم نکنید و در صورت ادامه مشکل با اپراتور تماس بگیرید.
چراغ PON خاموش یا چشمک‌زن است	ONT در شبکه اپراتور ثبت نشده یا سیگنال نوری مشکل دارد	دستگاه را یک‌بار خاموش و روشن کنید؛ در صورت رفع نشدن، پشتیبانی سرویس را در جریان بگذارید.
PON سبز است اما اینترنت ندارید	مشکل تنظیمات WAN، PPPoE، DHCP یا اختلال سمت اپراتور	تنظیمات روتر یا ONT را بررسی کنید؛ بدون اطلاعات اپراتور دستگاه را ریست کارخانه‌ای نکنید.
اینترنت وصل است اما تلفن بوق ندارد	سرویس VoIP فعال نیست، پورت TEL مشکل دارد یا تنظیمات SIP انجام نشده است	کابل RJ11 و پورت TEL را بررسی کرده و با پشتیبانی تلفن اپراتور تماس بگیرید.
لینک SFP برقرار نمی‌شود	ناسازگاری ماژول، اشتباه بودن نوع فیبر، قطبیت نادرست TX/RX یا خرابی پچ‌کورد	مشخصات هر دو ماژول، طول موج، سرعت و نوع فیبر را بررسی کنید.
سرعت لینک کمتر از انتظار است	پورت روی سرعت پایین‌تر تنظیم شده، ماژول نامناسب است یا تجهیزات محدودیت دارند	سرعت پورت سوئیچ و مشخصات SFP/SFP+ را کنترل کنید.
ارتباط گاه‌به‌گاه قطع می‌شود	کثیفی کانکتور، خم‌شدگی کابل، افت توان نوری یا ماژول بی‌کیفیت	کانکتورها را با ابزار مخصوص تمیز کنید و مسیر کابل را بررسی کنید.

چراغ‌های ONT چه معنایی دارند؟

در بسیاری از مودم‌ها و ONTهای فیبر نوری، وضعیت چراغ‌ها معمولاً چنین است:

• Power: روشن بودن دستگاه
• PON: برقراری ارتباط نوری و ثبت موفق ONT در شبکه اپراتور
• LOS: از دست رفتن سیگنال نوری؛ روشن یا چشمک‌زن بودن آن معمولاً نشانه مشکل است
• LAN: اتصال کابل شبکه به روتر، لپ‌تاپ، سوئیچ یا دستگاه دیگر
• TEL/Phone: فعال بودن سرویس تلفن روی ONT
• WLAN/Wi-Fi: فعال بودن شبکه وای‌فای دستگاه

ممکن است نام یا رنگ چراغ‌ها در مدل‌های مختلف متفاوت باشد؛ بنابراین برای تشخیص دقیق، دفترچه راهنمای مدل ONT یا مودم خود را نیز بررسی کنید.

---

۹. نکات ایمنی در کار با کابل فیبر نوری

فیبر نوری ظریف است و رعایت چند نکته ساده می‌تواند از خرابی کابل، افت سیگنال و هزینه تعمیر جلوگیری کند:

• هرگز داخل سر کانکتور یا پورت فیبر نوری نگاه نکنید؛ ممکن است نور نامرئی لیزر فعال باشد.
• سر کانکتور را با دست لمس نکنید؛ چربی و گردوغبار باعث افت کیفیت ارتباط می‌شود.
• از خم کردن شدید پچ‌کورد جلوگیری کنید. خم تند، یکی از دلایل رایج روشن شدن چراغ LOS است.
• هنگام جدا بودن کانکتور، درپوش محافظ آن را نصب کنید.
• برای تمیز کردن کانکتور از دستمال بدون پرز و ابزار تخصصی استفاده کنید.
• ضایعات بسیار ریز شیشه فیبر را با دست جمع نکنید و دور از دسترس کودکان نگه دارید.
• اگر کابل اصلی فیبر قطع شده است، برای تعمیر اصولی از تکنسین دارای دستگاه فیوژن و ابزار تست کمک بگیرید.

---

جمع‌بندی

برای اتصال صحیح فیبر نوری، ابتدا باید مشخص کنید در چه سناریویی قرار دارید: اینترنت FTTH خانگی، اتصال تلفن، توسعه شبکه اداری یا برقراری لینک بین دو سوئیچ.

در سرویس‌های خانگی، مسیر معمول به شکل پریز فیبر → پچ‌کورد SC/APC → پورت PON در ONT → خروجی LAN یا TEL است. در شبکه‌های سازمانی نیز کابل فیبر معمولاً از طریق ODF، پچ‌کورد و ماژول SFP به سوئیچ متصل می‌شود.

مهم‌ترین نکته این است که کانکتور، نوع پولیش، نوع فیبر، سرعت لینک و ماژول نوری باید با تجهیزات دو سر مسیر هماهنگ باشند. اگر برای انتخاب پچ‌کورد، ماژول SFP، کابل فیبر نوری یا تجهیزات ODF مطمئن نیستید، مشخصات مدل دستگاه، فاصله مسیر و نوع کانکتور فعلی را پیش از خرید بررسی کنید.
