تست فلوک کابل شبکه چیست و چرا مهم است؟

تست فلوک چیست؟

تست فلوک (Fluke Test) یکی از مهم‌ترین روش‌های بررسی کیفیت کابل‌کشی شبکه است که برای اطمینان از عملکرد صحیح کابل‌ها و تجهیزات پسیو استفاده می‌شود. این نام از برند معتبر Fluke Networks گرفته شده؛ شرکتی که سال‌هاست تجهیزات حرفه‌ای تست و عیب‌یابی شبکه را تولید می‌کند.

البته تنها برند تولیدکننده این تجهیزات، Fluke نیست؛ اما در بازار ایران و بسیاری از کشورهای دیگر، عبارت «تست فلوک» به عنوان نام رایج تست استاندارد کابل شبکه شناخته می‌شود.

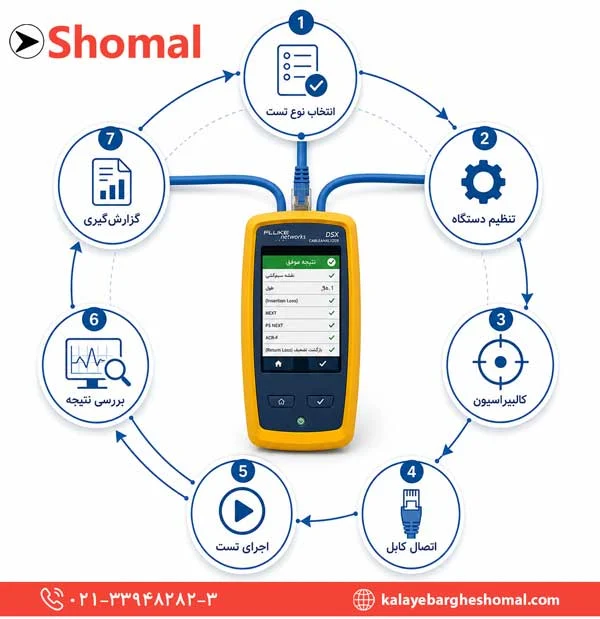

مراحل انجام تست فلوک در پروژه

برای اینکه نتایج تست فلوک معتبر و قابل استناد باشند، این آزمون باید مطابق استانداردهای کابل‌کشی شبکه و با رعایت مراحل مشخص انجام شود. اجرای صحیح هر مرحله، نقش مهمی در دقت نتایج و ارزیابی واقعی کیفیت لینک شبکه دارد.

۱. انتخاب نوع تست

در اولین مرحله، نوع آزمون متناسب با ساختار شبکه انتخاب می‌شود. رایج‌ترین حالت‌های تست عبارت‌اند از:

• Permanent Link: بررسی کابل‌کشی ثابت شامل کابل، کیستون و پچ پنل
• Channel Test: بررسی کل مسیر ارتباطی به همراه پچ‌کوردها

انتخاب صحیح نوع تست اهمیت زیادی دارد؛ زیرا هر کدام معیارها و محدوده‌های استاندارد متفاوتی دارند.

۲. تنظیم دستگاه

پس از انتخاب نوع تست، تنظیمات دستگاه باید متناسب با مشخصات پروژه انجام شود. در این مرحله موارد زیر تعیین می‌شوند:

• نوع کابل شبکه (مانند Cat5e، Cat6 یا Cat6A)
• کلاس یا رده عملکرد کابل
• استاندارد مورد نظر (مانند ISO یا TIA)
• نوع لینک مورد آزمایش

تنظیم صحیح این بخش باعث می‌شود نتایج بر اساس استاندارد مناسب ارزیابی شوند.

۳. انجام Set Reference

یکی از مهم‌ترین مراحل تست، Set Reference یا رفرنس‌گیری دستگاه است.

در این مرحله، دستگاه اثر آداپتورها، کابل‌های تست و تجهیزات جانبی را از نتایج حذف می‌کند تا تنها عملکرد واقعی لینک شبکه اندازه‌گیری شود. اگر این مرحله به‌درستی انجام نشود، نتایج آزمون ممکن است دقت کافی نداشته باشند.

۴. اتصال دستگاه به لینک

پس از آماده‌سازی دستگاه:

• یونیت اصلی (Main Unit) به یک سمت لینک متصل می‌شود.
• یونیت ریموت (Remote Unit) در سمت دیگر کابل قرار می‌گیرد.

اتصال صحیح تجهیزات برای اندازه‌گیری دقیق تمامی پارامترهای لینک ضروری است.

۵. اجرای Autotest

با انتخاب گزینه Autotest، دستگاه فلوک به‌صورت خودکار تمام پارامترهای استاندارد را در مدت کوتاهی اندازه‌گیری می‌کند.

در این مرحله، شاخص‌هایی مانند موارد زیر بررسی می‌شوند:

• Wire Map
• Length
• NEXT
• Insertion Loss
• Return Loss
• Delay Skew
• سایر پارامترهای استاندارد

این فرآیند معمولاً تنها چند ثانیه زمان می‌برد.

۶. بررسی نتیجه تست

پس از پایان آزمون، نتیجه به یکی از دو حالت زیر نمایش داده می‌شود:

• Pass: لینک تمامی الزامات استاندارد را با موفقیت پشت سر گذاشته است.
• Fail: یک یا چند پارامتر خارج از محدوده استاندارد قرار دارد و نیاز به بررسی یا اصلاح وجود دارد.

علاوه بر نتیجه کلی، دستگاه مقادیر دقیق هر پارامتر را نیز نمایش می‌دهد تا علت احتمالی خطا مشخص شود.

۷. تهیه گزارش نهایی

در پروژه‌های حرفه‌ای، نتایج تست در حافظه دستگاه ذخیره می‌شوند و سپس با استفاده از نرم‌افزار LinkWare به گزارش‌های کامل و مستند تبدیل خواهند شد.

این گزارش‌ها معمولاً برای اهداف زیر مورد استفاده قرار می‌گیرند:

• تحویل رسمی پروژه به کارفرما
• مستندسازی و بایگانی فنی
• بررسی کیفیت اجرای کابل‌کشی
• عیب‌یابی و نگهداری شبکه در آینده

به همین دلیل، گزارش تست فلوک یکی از مهم‌ترین اسناد فنی در پروژه‌های حرفه‌ای کابل‌کشی شبکه به شمار می‌رود و نشان‌دهنده کیفیت واقعی زیرساخت اجراشده است.

پارامترهای مهم در تست فلوک

گزارش تست فلوک شامل مجموعه‌ای از پارامترهای فنی است که هر کدام بخشی از کیفیت و عملکرد لینک شبکه را ارزیابی می‌کنند. بررسی این شاخص‌ها به کارشناسان کمک می‌کند تا علاوه بر تشخیص سالم بودن کابل، نقاط ضعف احتمالی در کابل‌کشی یا نصب تجهیزات را نیز شناسایی کنند.

Wire Map (نقشه سیم‌بندی)

Wire Map اولین بخش گزارش تست فلوک است و صحت سیم‌بندی کابل را بررسی می‌کند. این پارامتر مشخص می‌کند که آیا زوج‌سیم‌ها مطابق استاندارد پانچ یا سوکت‌زنی شده‌اند یا خیر.

در این بخش، موارد زیر بررسی می‌شود:

• قطع بودن سیم‌ها (Open)
• اتصال کوتاه (Short)
• جابه‌جایی زوج‌سیم‌ها (Miswire)
• اتصال متقاطع یا Cross
• رعایت صحیح استاندارد سیم‌بندی

اگر هرگونه خطا در سیم‌بندی وجود داشته باشد، معمولاً در همین مرحله مشخص می‌شود.

Length (طول لینک)

پارامتر Length طول تقریبی مسیر کابل را اندازه‌گیری می‌کند. در کابل‌کشی ساخت‌یافته، طول لینک باید در محدوده استاندارد قرار داشته باشد؛ زیرا افزایش بیش از حد طول کابل باعث افت کیفیت انتقال داده و کاهش عملکرد شبکه می‌شود.

بررسی طول کابل مزایای زیر را دارد:

• کنترل رعایت استانداردهای کابل‌کشی
• تشخیص کابل‌های بیش از حد مجاز
• کمک به عیب‌یابی مسیرهای طولانی

NEXT (Near-End Crosstalk)

NEXT یکی از مهم‌ترین شاخص‌های تست فلوک است و میزان تداخل سیگنال بین زوج‌سیم‌ها را در ابتدای لینک اندازه‌گیری می‌کند.

عواملی که باعث کاهش مقدار NEXT می‌شوند عبارت‌اند از:

• کیفیت پایین کابل
• باز شدن بیش از حد تاب زوج‌سیم‌ها هنگام نصب
• پانچ یا سوکت‌زنی غیراستاندارد
• استفاده از تجهیزات بی‌کیفیت

از آنجا که NEXT مستقیماً کیفیت کابل و نحوه اجرای کابل‌کشی را نشان می‌دهد، یکی از مهم‌ترین معیارهای قبولی یا رد شدن لینک محسوب می‌شود.

Insertion Loss (افت سیگنال)

Insertion Loss میزان کاهش قدرت سیگنال در طول مسیر کابل را اندازه‌گیری می‌کند.

مقدار این پارامتر تحت تأثیر عوامل مختلفی قرار دارد، از جمله:

• طول کابل
• کیفیت هادی و متریال کابل
• کیفیت اتصالات
• فرکانس انتقال داده

هرچه مقدار افت سیگنال بیشتر باشد، احتمال کاهش سرعت، افزایش خطا و افت کیفیت ارتباط نیز بیشتر خواهد بود.

Return Loss (بازگشت سیگنال)

Return Loss میزان بازتاب بخشی از سیگنال به سمت فرستنده را نشان می‌دهد. این اتفاق معمولاً زمانی رخ می‌دهد که امپدانس مسیر یکنواخت نباشد یا کابل و تجهیزات کیفیت مناسبی نداشته باشند.

دلایل رایج افزایش Return Loss عبارت‌اند از:

• کیفیت پایین کابل
• آسیب‌دیدگی یا خم‌شدگی کابل
• پانچ یا سوکت‌زنی غیراستاندارد
• ناهماهنگی امپدانس تجهیزات

مقدار مناسب این پارامتر نشان‌دهنده انتقال پایدارتر داده و کیفیت بالاتر لینک است.

Delay Skew (اختلاف زمان رسیدن سیگنال)

Delay Skew اختلاف زمان رسیدن سیگنال در زوج‌سیم‌های مختلف کابل را اندازه‌گیری می‌کند.

اگر این اختلاف بیش از حد استاندارد باشد، ممکن است مشکلاتی مانند موارد زیر ایجاد شود:

• کاهش کیفیت انتقال داده
• افزایش خطا در ارتباطات پرسرعت
• اختلال در شبکه‌های گیگابیتی و ۱۰ گیگابیتی

به همین دلیل، این پارامتر در شبکه‌های مدرن اهمیت زیادی دارد.

سایر پارامترهای تست فلوک

علاوه بر موارد بالا، گزارش‌های کامل تست فلوک شامل شاخص‌های تخصصی دیگری نیز هستند که برای تحلیل دقیق‌تر کیفیت لینک استفاده می‌شوند، از جمله:

• PS NEXT (Power Sum NEXT)
• ACR-N (Attenuation to Crosstalk Ratio)
• ACR-F یا ELFEXT
• PS ACR
• Propagation Delay
• TCL (Transverse Conversion Loss)

این پارامترها به متخصصان شبکه کمک می‌کنند تا عملکرد کابل‌کشی را در شرایط واقعی و بر اساس استانداردهای بین‌المللی به‌طور دقیق ارزیابی کرده و از کیفیت و پایداری زیرساخت شبکه اطمینان حاصل کنند.

اهمیت تست فلوک در کیفیت کابل‌کشی شبکه

در بازار ایران، بسیاری از کابل‌های شبکه از نظر ظاهری مشابه هستند، اما کیفیت و عملکرد آن‌ها تفاوت زیادی دارد. تست فلوک با بررسی دقیق کابل و لینک شبکه، کیفیت واقعی زیرساخت را مشخص کرده و مطابقت آن با استانداردهای بین‌المللی را تأیید می‌کند.

قبولی در این آزمون (Pass) نشان می‌دهد که کابل‌کشی از کیفیت و عملکرد مناسبی برخوردار است و می‌تواند ارتباطی پایدار، سریع و قابل اعتماد را فراهم کند. به همین دلیل، تست فلوک یکی از مهم‌ترین معیارها برای انتخاب کابل شبکه و ارزیابی کیفیت اجرای کابل‌کشی به شمار می‌رود.

انواع دستگاه‌های تست فلوک

شرکت Fluke Networks دستگاه‌های مختلفی برای تست و تأیید کیفیت کابل‌کشی شبکه تولید کرده است که هر کدام برای استانداردها و نیازهای متفاوت طراحی شده‌اند. مهم‌ترین مدل‌ها عبارت‌اند از:

سری DTX

یکی از پرکاربردترین نسل‌های قدیمی دستگاه‌های فلوک که برای تست کابل‌های مسی و تهیه گزارش عملکرد استفاده می‌شود. این سری همچنان در برخی پروژه‌ها کاربرد دارد، اما از نظر پشتیبانی از استانداردهای جدید نسبت به مدل‌های جدیدتر محدودتر است.

سری Versiv

نسل جدید دستگاه‌های فلوک با طراحی ماژولار که امکان تست کابل‌های مسی و فیبر نوری را فراهم می‌کند. سرعت بالا، دقت بیشتر، گزارش‌گیری حرفه‌ای و مدیریت آسان پروژه‌ها، این سری را به انتخاب اصلی پروژه‌های سازمانی و دیتاسنترها تبدیل کرده است.

کیت‌های DSX

کیت‌های DSX بخشی از پلتفرم Versiv هستند و برای تست و صدور گواهی کابل‌های شبکه مسی مانند Cat5e، Cat6، Cat6A و Cat8 استفاده می‌شوند. مدل‌های DSX-5000 و DSX-8000 از شناخته‌شده‌ترین تجهیزات این خانواده هستند.

ماژول‌های تست فیبر نوری

با افزودن ماژول‌های فیبر نوری به دستگاه‌های Versiv، امکان تست لینک‌های فیبر، شبکه‌های Backbone، دیتاسنترها و زیرساخت‌های سازمانی نیز فراهم می‌شود و این پلتفرم را به راهکاری کامل برای ارزیابی انواع شبکه تبدیل می‌کند.

مقایسه نسل‌های مختلف دستگاه‌های تست فلوک

در حال حاضر، سری Versiv به همراه کیت‌های DSX استاندارد طلایی (Gold Standard) تست و صدور گواهی کابل‌کشی شبکه در پروژه‌های حرفه‌ای محسوب می‌شود. این تجهیزات با دقت بالا، سرعت مناسب و گزارش‌های کامل، امکان ارزیابی دقیق کیفیت زیرساخت شبکه را فراهم می‌کنند و در بسیاری از پروژه‌های سازمانی و دیتاسنتری به‌عنوان مرجع اصلی تست کابل‌کشی مورد استفاده قرار می‌گیرند.

تفاوت تست Channel و Permanent Link

یکی از سوالات رایج در پروژه‌های کابل‌کشی شبکه این است که تفاوت تست Channel و Permanent Link چیست؟ هر دو آزمون با دستگاه فلوک انجام می‌شوند، اما محدوده‌ای که بررسی می‌کنند با یکدیگر متفاوت است.

کدام تست استانداردتر است؟

در پروژه‌های حرفه‌ای، Permanent Link معیار اصلی تأیید کیفیت کابل‌کشی است، زیرا تنها زیرساخت ثابت شبکه را ارزیابی می‌کند و تحت تأثیر پچ‌کوردها قرار نمی‌گیرد.

در مقابل، Channel Test عملکرد کل لینک، شامل کابل‌کشی و پچ‌کوردها، را در شرایط واقعی استفاده بررسی می‌کند.

بنابراین، Permanent Link برای تأیید استاندارد کابل‌کشی و Channel Test برای ارزیابی عملکرد نهایی شبکه کاربرد دارد و استفاده از هر دو، دید کامل‌تری از وضعیت شبکه ارائه می‌دهد.

چرا کالیبراسیون دستگاه تست فلوک مهم است؟

یکی از نکاتی که در اعتبار نتیجه تست نقش بسیار مهمی دارد، کالیبره بودن دستگاه است. دستگاه‌های تست حرفه‌ای به مرور زمان و در اثر استفاده، جابه‌جایی، تغییرات دما و شرایط محیطی ممکن است بخشی از دقت اولیه خود را از دست بدهند. به همین دلیل، این تجهیزات باید در دوره‌های مشخص کالیبره شوند تا اطمینان حاصل شود که اندازه‌گیری‌ها همچنان دقیق و مطابق استاندارد هستند.

اگر دستگاهی کالیبره نباشد، حتی اگر نتیجه تست ظاهراً مثبت باشد، ممکن است از نظر فنی یا حقوقی قابل استناد نباشد. در پروژه‌های مهم، گواهی کالیبراسیون معتبر یکی از مواردی است که به اعتبار گزارش نهایی اضافه می‌کند. به همین علت، هنگام اجاره یا خرید دستگاه تست فلوک باید به تاریخ و اعتبار کالیبراسیون آن توجه ویژه داشت.

محتویات بسته‌بندی دستگاه تست فلوک

اگر قصد خرید یا اجاره دستگاه تست فلوک را دارید، بهتر است با اقلام اصلی همراه آن آشنا باشید. معمولاً یک کیت استاندارد شامل یونیت اصلی، یونیت ریموت، ماژول‌های مربوط به نوع تست، آداپتورهای Permanent Link و Channel، کابل‌های مرجع، شارژر، کیف حمل و مدارک فنی است. در بعضی مدل‌ها نرم‌افزار یا کابل ارتباطی برای انتقال اطلاعات به رایانه نیز وجود دارد.

توجه به کامل بودن متعلقات اهمیت زیادی دارد، چون نبودن هر کدام از این اقلام می‌تواند هم روی راحتی کار و هم روی دقت تست اثر بگذارد. علاوه بر این، وجود گواهی کالیبراسیون و اصالت تجهیزات همراه دستگاه، یکی از نشانه‌های مهم حرفه‌ای بودن مجموعه‌ای است که از آن دستگاه تهیه می‌کنید.

رایج‌ترین دلایل Fail شدن در تست فلوک

مردود شدن (Fail) در تست فلوک لزوماً به معنی قطع بودن کابل نیست؛ بلکه نشان می‌دهد کابل‌کشی یا تجهیزات شبکه نتوانسته‌اند استانداردهای لازم را رعایت کنند. مهم‌ترین دلایل عبارت‌اند از:

۱. استفاده از کابل بی‌کیفیت

کابل‌های غیراستاندارد مانند CCA یا کابل‌هایی با هادی نامرغوب، به دلیل افت سیگنال و تداخل بالا، معمولاً نتیجه Fail دریافت می‌کنند.

۲. پانچ یا سوکت‌زنی غیراصولی

باز شدن بیش از حد تاب زوج‌سیم‌ها، پانچ نادرست یا سیم‌بندی غیراستاندارد، کیفیت انتقال داده را کاهش داده و باعث افت پارامترهایی مانند NEXT و Return Loss می‌شود.

۳. آسیب‌دیدگی یا خم شدن کابل

خم شدن بیش از حد، له‌شدگی، کشیدگی یا هرگونه آسیب فیزیکی به کابل، عملکرد آن را مختل کرده و احتمال مردود شدن تست را افزایش می‌دهد.

۴. قرار گرفتن در معرض نویز

عبور کابل از کنار کابل‌های برق، تابلوهای برق یا تجهیزات صنعتی می‌تواند تداخل الکترومغناطیسی ایجاد کرده و کیفیت لینک را کاهش دهد.

۵. استفاده از پچ‌کورد نامناسب

در Channel Test، کیفیت پچ‌کوردها نیز بررسی می‌شود. استفاده از پچ‌کوردهای بی‌کیفیت ممکن است باعث Fail شدن تست، حتی با وجود کابل‌کشی استاندارد، شود.

۶. طول بیش از حد کابل

اگر طول لینک از مقدار استاندارد بیشتر باشد، افت سیگنال افزایش یافته و احتمال مردود شدن تست بیشتر خواهد شد.

چگونه از Fail شدن تست فلوک جلوگیری کنیم؟

برای افزایش احتمال قبولی در تست فلوک، رعایت چند نکته ضروری است:

• استفاده از کابل تمام‌مس و استاندارد
• انتخاب کیستون، پچ پنل و پچ‌کورد باکیفیت
• اجرای صحیح پانچ و سوکت‌زنی
• حفظ تاب زوج‌سیم‌ها تا نزدیک محل اتصال
• رعایت فاصله مناسب از کابل‌های برق و منابع نویز
• جلوگیری از خم‌شدگی و آسیب فیزیکی کابل
• رعایت حداکثر طول استاندارد لینک

در بسیاری از پروژه‌ها، مشکل با اصلاح روش اجرا یا تعویض تجهیزات و متریال نامناسب برطرف می‌شود. به همین دلیل، تست فلوک علاوه بر ارزیابی کیفیت، یک ابزار مؤثر برای عیب‌یابی و شناسایی نقاط ضعف کابل‌کشی شبکه نیز محسوب می‌شود.

جمع‌بندی

تست فلوک یکی از دقیق‌ترین روش‌ها برای ارزیابی کیفیت کابل‌کشی شبکه است و نشان می‌دهد که زیرساخت شبکه علاوه بر اتصال صحیح، از نظر فنی نیز با استانداردهای لازم مطابقت دارد. بررسی پارامترهایی مانند NEXT، Return Loss، Insertion Loss، Wire Map و Delay Skew به شناسایی مشکلات احتمالی و اطمینان از عملکرد پایدار شبکه کمک می‌کند.

در پروژه‌های حرفه‌ای، انجام تست فلوک موجب افزایش کیفیت اجرا، کاهش خطاهای احتمالی، مستندسازی دقیق و تحویل استاندارد پروژه می‌شود. همچنین با توجه به تفاوت کیفیت کابل‌های موجود در بازار، این آزمون معیار قابل اعتمادی برای ارزیابی کیفیت واقعی تجهیزات و انتخاب کابل شبکه مناسب به شمار می‌رود.

سوالات متداول

آیا تست فلوک فقط برای کابل شبکه مسی است؟

خیر. دستگاه‌های فلوک با ماژول‌های مناسب می‌توانند علاوه بر کابل‌های مسی، لینک‌های فیبر نوری را هم تست و ارزیابی کنند.

آیا ممکن است یک کابل از تستر معمولی نمره بگیرد ولی در تست فلوک رد شود؟

بله. این اتفاق بسیار رایج است، چون تسترهای ساده فقط اتصال اولیه را بررسی می‌کنند، اما تست فلوک کیفیت واقعی انتقال داده را می‌سنجد.

تست پرمننت بهتر است یا تست چنل؟

برای ارزیابی زیرساخت ثابت کابل‌کشی، تست پرمننت استانداردتر و دقیق‌تر است. تست چنل بیشتر کل مسیر ارتباطی را همراه با پچ کوردها بررسی می‌کند.

آیا کالیبره نبودن دستگاه روی نتیجه اثر می‌گذارد؟

بله. اگر دستگاه کالیبره نباشد، دقت اندازه‌گیری زیر سوال می‌رود و ممکن است نتیجه نهایی از نظر فنی و حتی حقوقی معتبر نباشد.

چرا تست فلوک برای خرید کابل مهم است؟

چون ظاهر کابل به تنهایی نشان‌دهنده کیفیت واقعی آن نیست. تست فلوک کمک می‌کند مشخص شود کابل انتخابی واقعاً توان عملکرد در یک شبکه استاندارد را دارد یا خیر.
