راهنمای انتخاب و خرید کابل فیبر نوری
کابل فیبر نوری دادهها را بهصورت پالسهای نوری انتقال میدهد و در مقایسه با کابلهای مسی، پهنای باند بیشتر، افت سیگنال کمتر و مقاومت بالاتری در برابر نویز الکترومغناطیسی دارد. از این کابلها در شبکههای مخابراتی، اینترنت فیبر نوری، ارتباط بین ساختمانها، مراکز داده، شبکههای صنعتی و سیستمهای نظارتی استفاده میشود.
برای خرید کابل فیبر نوری، فقط توجه به تعداد کور کافی نیست. نوع تار نوری، ساختار کابل، روکش، محل نصب، فاصله انتقال و نحوه اجرای پروژه نیز باید بررسی شود. برای مثال، کابل مناسب دفن مستقیم در خاک با کابلی که داخل کانال یا ساختمان نصب میشود، ساختار یکسانی ندارد.
انتخاب سریع کابل فیبر نوری بر اساس پروژه
| نوع پروژه یا محل نصب | کابل پیشنهادی | توضیح |
|---|---|---|
| اتصال مشترک در شبکه FTTH | کابل فیبر نوری دراپ | مناسب مسیر نهایی اتصال مشترک |
| دفن مستقیم در زمین | کابل فیبر نوری خاکی | دارای ساختار مقاوم برای شرایط دفنی |
| نصب داخل داکت و کانال | کابل فیبر نوری کانالی | مناسب عبور از مجرا و کانال مخابراتی |
| نصب روی تیر یا دکل | کابل فیبر نوری هوایی | مناسب مسیرهای هوایی و فضای باز |
| شبکه داخلی و دیتاسنتر | کابل مالتی مود | مناسب ارتباطات کوتاه و پرظرفیت |
| مخابرات و مسیرهای طولانی | کابل سینگل مود | مناسب انتقال در فاصلههای طولانی |
| پروژههای با تعداد کور بالا | کابل چندتیوب | مناسب توسعه شبکه و پروژههای گسترده |
| مسیرهای کمظرفیت | کابل سانترال تیوپ | ساختار فشرده برای تعداد کور محدودتر |

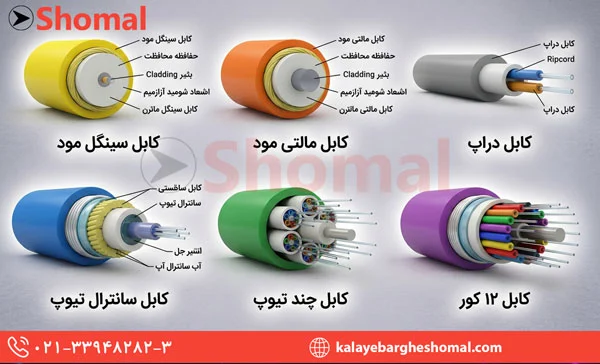

انواع کابل فیبر نوری
کابلهای فیبر نوری را میتوان بر اساس نوع تار، ساختار کابل، تعداد کور و محل نصب دستهبندی کرد. آشنایی با این دستهبندیها باعث میشود کابل مناسبتری برای پروژه انتخاب کنید.
کابل فیبر نوری سینگل مود
کابل فیبر نوری سینگل مود یا Single Mode دارای هستهای باریک است و نور را در یک مسیر اصلی انتقال میدهد. این ساختار، پراکندگی نور را کاهش داده و امکان انتقال اطلاعات در مسافتهای طولانی را فراهم میکند.
سینگل مود معمولاً در موارد زیر استفاده میشود:
- شبکههای مخابراتی
- اینترنت FTTH
- ارتباط بین ساختمانها
- مسیرهای شهری و بینشهری
- زیرساخت اپراتورها
- کابلهای خاکی و کانالی
برای مشاهده مدلها و استعلام قیمت، وارد صفحه کابل فیبر نوری سینگل مود شوید.
کابل فیبر نوری مالتی مود
کابل فیبر نوری مالتی مود یا Multi Mode دارای هستهای با قطر بیشتر است و امکان عبور چند مسیر نوری را فراهم میکند. این نوع فیبر بیشتر برای ارتباطات کوتاه، شبکه داخلی ساختمان و مراکز داده استفاده میشود.
مالتی مود معمولاً در موارد زیر کاربرد دارد:
- دیتاسنترها
- شبکه داخلی ساختمان
- ارتباط تجهیزات شبکه
- اتاق سرور
- مسیرهای کوتاه با ظرفیت انتقال بالا
مدلهای مالتی مود در ردههای مختلفی مانند OM1، OM2، OM3، OM4 و OM5 عرضه میشوند. نوع مناسب باید بر اساس سرعت، فاصله و تجهیزات فعال شبکه انتخاب شود.
برای بررسی محصولات مرتبط، صفحه کابل فیبر نوری مالتی مود را مشاهده کنید.

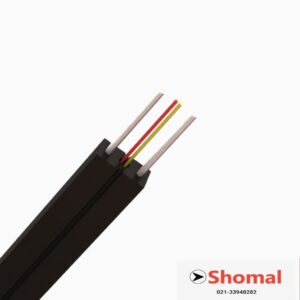

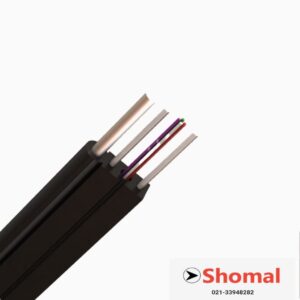

کابل فیبر نوری دراپ
کابل دراپ برای بخش نهایی شبکه دسترسی و اتصال مشترک در پروژههای FTTH استفاده میشود. این کابلها معمولاً ساختار سبک و انعطافپذیری دارند و در مدلهای داخلی و بیرونی تولید میشوند.
کابلهای دراپ ممکن است دارای دو یا سه عضو مهار و تعداد کور متفاوت باشند. نوع تار بهکاررفته در کابل دراپ نیز اهمیت دارد؛ زیرا در مسیرهای ساختمانی، تحمل خمش یکی از معیارهای اصلی انتخاب کابل است.
کاربردهای رایج کابل دراپ عبارتاند از:
- اتصال شبکه FTTH به مشترک
- کابلکشی روی نمای ساختمان
- مسیرهای داخلی ساختمان
- ارتباط بین باکس فیبر و تجهیزات مشترک
برای مشاهده مدلهای ۲، ۴ و ۶ کور، وارد صفحه کابل فیبر نوری دراپ شوید.
کابل فیبر نوری سانترال تیوپ
در کابل سانترال تیوپ، تارهای نوری داخل یک تیوب مرکزی قرار میگیرند. این ساختار معمولاً ابعاد فشردهتری دارد و برای پروژههایی با تعداد کور مشخص و ظرفیت محدودتر مناسب است.
بر اساس ساختار محصول، کابل سانترال تیوپ میتواند برای نصب خاکی، کانالی یا محیطهای بیرونی عرضه شود. بنابراین صرف عبارت «سانترال تیوپ» برای انتخاب کابل کافی نیست و باید نوع روکش، مقاومت مکانیکی و محل نصب نیز بررسی شود.
برای مشاهده مدلهای موجود، صفحه کابل فیبر نوری سانترال تیوپ را ببینید.
کابل فیبر نوری چند تیوپ
در کابل فیبر نوری چندتیوب یا Multi Tube، تارهای نوری در چند لوزتیوب جداگانه قرار میگیرند. این ساختار برای کابلهایی با تعداد کور بالاتر و پروژههایی که توسعهپذیری شبکه اهمیت دارد، مناسب است.
استفاده از چند تیوب باعث میشود تارها بهتر گروهبندی شوند و مدیریت کورهای فیبر در زمان نصب، اتصال و تعمیر آسانتر باشد. این کابلها در پروژههای مخابراتی، مسیرهای شهری و شبکههای زیرساختی کاربرد دارند.
برای مشاهده محصولات مرتبط، وارد صفحه کابل فیبر نوری چندتیوب شوید.
کابل فیبر نوری ۱۲ کور
کابل فیبر نوری ۱۲ کور دارای ۱۲ تار نوری مستقل است و در مدلهای خاکی، کانالی، سانترال تیوپ، چندتیوب، سینگل مود و مالتی مود عرضه میشود. انتخاب نوع کابل ۱۲ کور باید بر اساس مسیر نصب و ساختار پروژه انجام شود.
این کابل در موارد زیر کاربرد دارد:
- شبکههای مخابراتی
- ارتباط بین ساختمانها
- زیرساخت سازمانها
- پروژههای FTTH
- توسعه شبکههای شهری
- مسیرهایی با نیاز به ظرفیت رزرو
مدلها و قیمت محصولات را در صفحه کابل فیبر نوری ۱۲ کور بررسی کنید.
تفاوت کابل فیبر نوری سینگل مود و مالتی مود
مهمترین تفاوت سینگل مود و مالتی مود به قطر هسته، فاصله انتقال، تجهیزات نوری و کاربرد آنها مربوط میشود. سینگل مود معمولاً برای مسافتهای طولانی و مالتی مود برای شبکههای داخلی و مسیرهای کوتاه استفاده میشود.
| ویژگی | سینگل مود | مالتی مود |
|---|---|---|
| نام اختصاری | SM | MM |
| قطر متداول هسته | حدود ۹ میکرون | ۵۰ یا ۶۲.۵ میکرون |
| مسیر انتشار نور | یک مد اصلی | چند مد نوری |
| فاصله انتقال | طولانیتر | کوتاهتر |
| کاربرد متداول | مخابرات، FTTH و ارتباط بین مراکز | شبکه داخلی و دیتاسنتر |
| دستهبندی رایج | OS1 و OS2 | OM1 تا OM5 |
| منبع نوری متداول | لیزر | LED یا VCSEL |
| رنگ رایج روکش تجهیزات مرتبط | زرد | نارنجی، آبی فیروزهای یا سبز لیمویی |
انتخاب بین سینگل مود و مالتی مود فقط بر اساس قیمت کابل انجام نمیشود. نوع ماژول نوری، تجهیزات شبکه، سرعت موردنیاز، طول مسیر و امکان توسعه آینده نیز باید بررسی شوند.
بیشتر بخوانید: راهنمای کامل تفاوت کابل فیبر نوری سینگل مود و مالتی مود
کابل فیبر نوری خاکی، کانالی یا هوایی؟
یکی از مهمترین مراحل خرید کابل فیبر نوری، انتخاب کابل بر اساس محل اجرا است. کابل خاکی، کانالی و هوایی از نظر میزان حفاظت مکانیکی، نوع روکش و شیوه نصب تفاوت دارند.
کابل فیبر نوری خاکی
کابل فیبر نوری خاکی یا دفنی برای نصب در مسیرهای زیرزمینی طراحی میشود. این کابل باید در برابر رطوبت، فشارهای مکانیکی و شرایط محیطی مسیر مقاومت مناسبی داشته باشد.
دو ساختار متداول در این گروه عبارتاند از:

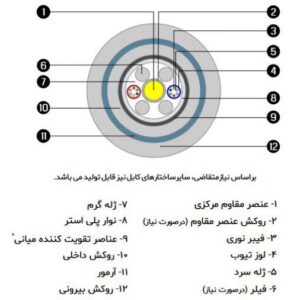

- OBFC: کابل خاکی با ساختار Filled یا ژلهفیلد

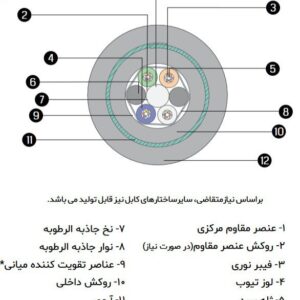

- OBUC: کابل خاکی با ساختار Unfilled یا خشک
در مدلهای Filled برای محدود کردن نفوذ رطوبت از ترکیبات ژلهای استفاده میشود. در مدلهای Unfilled معمولاً نخ یا نوار جاذب آب به کار میرود. انتخاب میان این دو ساختار باید مطابق مشخصات فنی و الزامات پروژه انجام شود.
برای مشاهده مدلهای دفنی، به صفحه کابل فیبر نوری خاکی مراجعه کنید.
کابل فیبر نوری کانالی
کابل فیبر نوری کانالی برای عبور از داکت، لوله یا کانال مخابراتی استفاده میشود. چون این کابل مستقیماً داخل خاک قرار نمیگیرد، ساختار آن میتواند نسبت به برخی کابلهای دفنی سبکتر باشد؛ بااینحال باید نیروی کشش، رطوبت مسیر، شعاع خمش و طول کانال بررسی شود.
ساختارهای متداول عبارتاند از:
- OCFC: کابل کانالی Filled یا ژلهفیلد
- OCUC: کابل کانالی Unfilled یا خشک
برای بررسی مدلهای موجود، وارد صفحه کابل فیبر نوری کانالی شوید.
کابل فیبر نوری هوایی
کابل فیبر نوری هوایی برای نصب در فضای باز و روی تیر یا دکل استفاده میشود. کابل مناسب این مسیر باید در برابر کشش، تابش خورشید، تغییرات دما، باد و شرایط محیطی مقاومت داشته باشد.
کابل ADSS یکی از ساختارهای شناختهشده در مسیرهای هوایی است که ساختاری تمامعایق و خودنگهدار دارد. بااینحال، کابل هوایی و ADSS باید بر اساس فاصله پایهها، میزان کشش، شرایط اقلیمی و الزامات پروژه انتخاب شوند.
برای مشاهده محصولات، وارد صفحه کابل فیبر نوری هوایی شوید.
کابل فیبر نوری Indoor و Outdoor چه تفاوتی دارند؟
کابل فیبر نوری Indoor
کابل Indoor برای نصب در محیط داخلی ساختمان طراحی میشود. این کابلها معمولاً سبکتر و انعطافپذیرترند و انتخاب روکش آنها باید با شرایط ایمنی ساختمان مطابقت داشته باشد.
برای فضاهای عمومی، مراکز داده و محیطهای حساس میتوان از کابل دارای روکش LSZH استفاده کرد. روکش LSZH هنگام سوختن، دود و ترکیبات هالوژنی کمتری نسبت به برخی روکشهای متداول تولید میکند.
همه کابلهای Indoor الزاماً LSZH نیستند؛ بنابراین نوع روکش باید در مشخصات محصول بررسی شود.
کابل فیبر نوری Outdoor
کابل Outdoor برای فضای باز، مسیرهای کانالی، هوایی یا دفنی طراحی میشود. بسته به نوع محصول، روکش و اجزای محافظ آن میتوانند مقاومت کابل را در برابر عوامل زیر افزایش دهند:
- رطوبت و نفوذ آب
- تابش خورشید
- فشار و ضربه
- کشش
- تغییرات دما
- شرایط محیطی بیرون ساختمان
هر کابل Outdoor برای دفن مستقیم مناسب نیست. پیش از خرید باید روش نصب توصیهشده در مشخصات محصول بررسی شود.
انتخاب تعداد کور کابل فیبر نوری
تعداد کور، تعداد تارهای نوری موجود در کابل را نشان میدهد. کابلهای فیبر نوری بر اساس نوع پروژه در ظرفیتهای ۲، ۴، ۶، ۸، ۱۲، ۲۴، ۴۸ کور و بالاتر تولید میشوند.
| تعداد کور | کاربرد متداول |
|---|---|
| ۲ کور | انشعاب مشترک و پروژههای کوچک |
| ۴ کور | FTTH، ارتباط محدود و ظرفیت رزرو |
| ۶ کور | پروژههای ساختمانی و دسترسی |
| ۸ کور | شبکههای کوچک و متوسط |
| ۱۲ کور | ارتباط بین ساختمانها و زیرساخت سازمانی |
| ۲۴ کور | شبکههای مخابراتی و مسیرهای توسعهپذیر |
| ۴۸ کور و بالاتر | پروژههای شهری و زیرساختی گسترده |
تعداد کور مناسب باید با توجه به تعداد لینکهای فعلی، تارهای رزرو، احتمال توسعه شبکه و طراحی مسیر تعیین شود. خرید کابلی با تعداد کور دقیقاً برابر با نیاز فعلی، ممکن است توسعه شبکه را در آینده محدود کند.
نوع تار G.652D و G.657 در کابل فیبر نوری
نوع تار نوری یکی از مشخصات مهم هنگام خرید کابل است. دو خانواده متداول در بسیاری از پروژهها G.652 و G.657 هستند.
تار G.652D
تار G.652D یکی از گزینههای متداول برای شبکههای مخابراتی و مسیرهای طولانی است. این تار در بسیاری از کابلهای سینگل مود خاکی و کانالی استفاده میشود.
تار G.657
تارهای خانواده G.657 در برابر خمش عملکرد مناسبتری دارند و به همین دلیل در شبکههای دسترسی، مسیرهای ساختمانی و کابلهای دراپ FTTH کاربرد زیادی دارند.
نوع تار را دقیقاً مطابق مشخصات کارخانه بنویس. اگر یک محصول دراپ واقعاً G.657 است، نباید در جدول آن را G.652 درج کنی و برعکس.
قیمت کابل فیبر نوری چگونه محاسبه میشود؟
قیمت کابل فیبر نوری ثابت نیست و بر اساس مشخصات فنی، ساختار کابل، برند و شرایط بازار تغییر میکند. مهمترین عوامل مؤثر بر قیمت عبارتاند از:
نوع فیبر
قیمت کابل سینگل مود و مالتی مود با توجه به نوع تار، رده فیبر و کاربرد آنها متفاوت است.
تعداد کور
با افزایش تعداد تارهای نوری، ساختار و قیمت کابل نیز تغییر میکند. برای مثال، قیمت کابل ۲ کور با کابلهای ۱۲ یا ۲۴ کور یکسان نیست.
نوع ساختار کابل
ساختارهای دراپ، سانترال تیوپ، چندتیوب، خاکی، کانالی و هوایی از نظر مواد اولیه و اجزای محافظ تفاوت دارند.
نوع روکش
نوع و کیفیت روکش مانند PVC، PE یا LSZH میتواند بر قیمت و کاربرد کابل تأثیر بگذارد.
نوع تار نوری
استاندارد تار مانند G.652D یا G.657 و همچنین رده فیبر مالتی مود از عوامل مؤثر بر قیمت هستند.
متراژ سفارش
قیمت خرید متری، کلاف، قرقره کامل و سفارش عمده ممکن است متفاوت باشد. همچنین امکان برش کابل به موجودی و شرایط فروش هر محصول بستگی دارد.
برند و مشخصات فنی
برند تولیدکننده، استانداردها، ساختار کابل، کیفیت مواد اولیه و مستندات فنی نیز روی قیمت نهایی تأثیر دارند.
به دلیل تغییر قیمت محصولات، برای دریافت قیمت قطعی باید مدل، تعداد کور و متراژ موردنیاز مشخص شود.
راهنمای خرید کابل فیبر نوری
پیش از ثبت سفارش، مشخصات زیر را تعیین کنید:
۱. محل نصب کابل
مشخص کنید کابل در داخل ساختمان، فضای باز، داخل کانال، زیر خاک یا روی تیر نصب میشود.
۲. نوع فیبر
بر اساس فاصله، سرعت و تجهیزات پروژه، سینگل مود یا مالتی مود را انتخاب کنید.
۳. تعداد کور
علاوه بر نیاز فعلی، ظرفیت رزرو و توسعه آینده شبکه را نیز در نظر بگیرید.
۴. نوع تار
نوع تار مانند G.652D یا G.657 باید با شرایط مسیر و تجهیزات شبکه سازگار باشد.
۵. شرایط محیطی
رطوبت، فشار مکانیکی، کشش، دما، تابش خورشید و احتمال خمش کابل باید بررسی شوند.
۶. نوع روکش
نوع روکش باید با محیط نصب و الزامات ایمنی پروژه مطابقت داشته باشد.
۷. متراژ و نحوه تحویل
متراژ مسیر، مقدار پرت، طول ذخیره در مفصلها و شرایط فروش متری یا قرقرهای را پیش از خرید محاسبه کنید.
۸. تجهیزات سازگار
نوع کانکتور، پچ پنل، پیگتیل، مفصل، ODF، ماژول نوری و سایر تجهیزات باید با نوع فیبر سازگار باشند.
اجزای کابل فیبر نوری
ساختار دقیق کابل بر اساس مدل و کاربرد آن متفاوت است، اما اجزای زیر در بسیاری از کابلهای فیبر نوری دیده میشوند:
| جزء | وظیفه |
|---|---|
| هسته یا Core | عبور سیگنال نوری |
| Cladding | نگهداشتن نور در مسیر هسته |
| پوشش اولیه | محافظت از تار نوری |
| لوزتیوب | نگهداری و محافظت از تارها |
| FRP یا عضو مقاوم | افزایش مقاومت کششی |
| نخ آرامید | حفاظت در برابر کشش |
| نخ یا نوار جاذب آب | محدود کردن نفوذ رطوبت |
| Ripcord | باز کردن آسانتر روکش |
| روکش خارجی | حفاظت در برابر عوامل محیطی |
| زره محافظ | افزایش مقاومت مکانیکی در برخی کابلها |
وجود تمام این اجزا در همه کابلها الزامی نیست. ساختار یک کابل دراپ با کابل خاکی یا ADSS متفاوت است؛ بنابراین دیتاشیت همان محصول باید ملاک انتخاب قرار گیرد.
کاربردهای کابل فیبر نوری
کابل فیبر نوری در پروژههایی استفاده میشود که پهنای باند، پایداری ارتباط یا انتقال در فاصله طولانی اهمیت دارد. مهمترین کاربردهای آن عبارتاند از:
- شبکههای مخابراتی
- اینترنت پرسرعت و FTTH
- ارتباط بین ساختمانها
- مراکز داده و اتاق سرور
- شبکههای سازمانی
- سیستمهای نظارتی
- زیرساختهای صنعتی
- ارتباط تجهیزات در محیطهای دارای نویز الکترومغناطیسی
- شبکههای شهری و بینشهری
- زیرساخت اپراتورهای ارتباطی
انتخاب کابل در هر یک از این کاربردها به نوع مسیر، فاصله، ظرفیت شبکه و شرایط نصب بستگی دارد.
خرید کابل فیبر نوری از کالای برق شمال
در کالای برق شمال میتوانید محصولات موجود را بر اساس نوع فیبر، تعداد کور، ساختار کابل و محل نصب بررسی کنید. برای دریافت پیشنهاد مناسب، اطلاعات زیر را هنگام تماس در اختیار کارشناس فروش قرار دهید:
- نوع پروژه
- محل نصب
- متراژ موردنیاز
- تعداد کور
- سینگل مود یا مالتی مود بودن شبکه
- نوع کابل موردنظر
- شرایط محیطی مسیر
- خرید متری یا قرقرهای
پس از مشخصشدن این اطلاعات، امکان بررسی موجودی و اعلام قیمت روز محصول فراهم میشود.
سوالات متداول خرید کابل فیبر نوری
قیمت هر متر کابل فیبر نوری چقدر است؟
قیمت هر متر کابل فیبر نوری بر اساس نوع تار، تعداد کور، ساختار کابل، نوع روکش، برند و متراژ سفارش تعیین میشود. قیمت کابل دراپ، خاکی، کانالی و هوایی یکسان نیست. برای اعلام قیمت قطعی باید مدل و متراژ موردنیاز مشخص شود.
برای اینترنت فیبر نوری چه کابلی مناسب است؟
برای اتصال نهایی مشترک در بسیاری از پروژههای FTTH از کابل دراپ استفاده میشود. نوع داخلی یا بیرونی کابل، تعداد مهار و نوع تار باید بر اساس مسیر نصب تعیین شود.
کابل فیبر نوری سینگل مود بهتر است یا مالتی مود؟
هیچکدام در تمام پروژهها برتری مطلق ندارند. سینگل مود معمولاً برای مسافتهای طولانی و زیرساخت مخابراتی و مالتی مود برای مسیرهای کوتاه داخل ساختمان و دیتاسنتر استفاده میشود.
تفاوت کابل فیبر نوری خاکی و کانالی چیست؟
کابل خاکی برای نصب در مسیر دفنی و قرارگیری در شرایط سختتر طراحی میشود. کابل کانالی داخل داکت یا کانال محافظ نصب میشود. ساختار حفاظتی و مشخصات مکانیکی آنها میتواند متفاوت باشد.
کابل فیبر نوری چند کور بخریم؟
تعداد کور بر اساس تعداد ارتباطات فعلی و ظرفیت توسعه آینده تعیین میشود. برای پروژههای کوچک ممکن است کابل ۲، ۴ یا ۶ کور کافی باشد؛ درحالیکه پروژههای سازمانی و مخابراتی به کابل ۱۲، ۲۴ یا ۴۸ کور و بالاتر نیاز دارند.
کابل فیبر نوری بهصورت متری فروخته میشود؟
امکان فروش متری به نوع محصول، موجودی و شرایط برش کابل بستگی دارد. برخی محصولات بهصورت متری و برخی بهصورت قرقره کامل یا متراژ مشخص عرضه میشوند.
تفاوت کابل دراپ با کابل فیبر نوری هوایی چیست؟
کابل دراپ بیشتر برای انشعاب نهایی شبکه FTTH و اتصال مشترک استفاده میشود. کابل هوایی مانند برخی مدلهای ADSS برای مسیرهای طولانیتر روی تیر یا دکل طراحی شده است.
آیا کابل Outdoor را میتوان مستقیماً زیر خاک نصب کرد؟
خیر، Outdoor بودن بهتنهایی به معنی مناسببودن برای دفن مستقیم نیست. برای دفن مستقیم باید مشخصات محصول و تأیید تولیدکننده برای کاربرد خاکی یا Buried بررسی شود.
تفاوت G.652D و G.657 چیست؟
G.652D یکی از تارهای متداول برای شبکههای مخابراتی و مسیرهای طولانی است. خانواده G.657 تحمل بیشتری در برابر خمش دارد و در کابلهای دراپ و شبکههای دسترسی کاربرد گستردهای دارد.
پیش از خرید کابل فیبر نوری چه اطلاعاتی را اعلام کنیم؟
نوع پروژه، محل نصب، مسافت، تعداد کور، نوع فیبر، متراژ و شرایط محیطی مسیر را مشخص کنید. ارائه این اطلاعات به انتخاب دقیقتر کابل کمک میکند.
