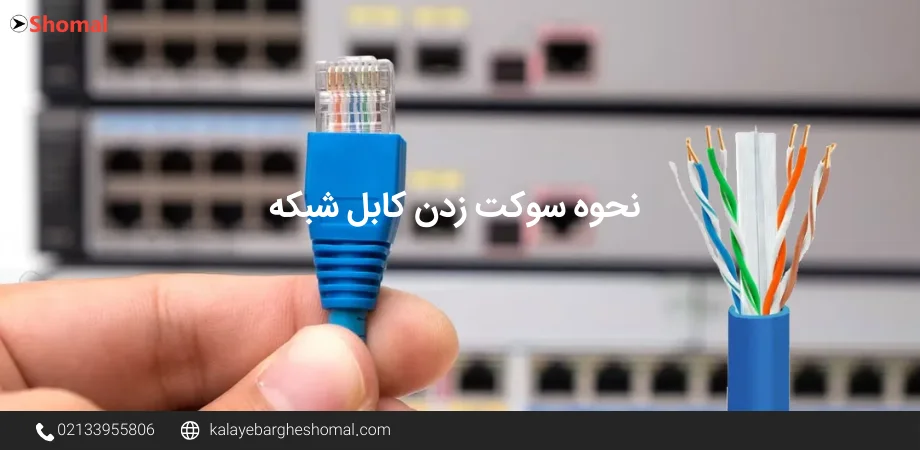

سوکت زدن کابل شبکه شامل اتصال یک کابل جفت پیچ خورده به کانکتور شبکه RJ-45 است که برای راه اندازی یک شبکه کاربردی ضروری است. در حالی که پچ کوردهای از پیش ساخته شده (کابل‌های شبکه با کانکتورهای از قبل متصل) موجود هستند، اما می‌توانند نسبتاً گران باشند یا در طول‌های ثابتی فروخته شوند که ممکن است همیشه با نیازهای خاص شما مطابقت نداشته باشند. در بسیاری از موارد، ایجاد یک کابل سفارشی با طول دلخواه از طریق سوکت زدن کابل شبکه عملی‌تر است. این موضوع مستلزم اتصال صحیح کانکتورهای RJ-45 به هر دو سر کابل است تا از اتصال ایمن و کارآمد مطمئن شد. در این بررسی از وبسایت «کالای برق شمال» در مورد نحوه سوکت زدن کابل شبکه صحبت می‌کنیم.
ابزار مورد نیاز سوکت زدن کابل شبکه
مهمترین وسیله، کابل شبکه مناسب است. محبوب‌ترین و پرفروش‌ترین کابل های شبکه در ایران Cat5e و Cat6 و محبوب ترین برند کابل شبکه، کابل شبکه رویان هستند. در حالی که هیچ تفاوتی در فرآیند سوکت زدن کابل‌های Cat5 و Cat6 وجود ندارد، انتخاب نوع کابل به بودجه و نیازهای شما بستگی دارد. بسیار مهم است که مطمئن شوید کابل و سوکت هر دو از یک استاندارد پیروی می‌کنند. به عنوان مثال، اگر کابل شبکه Cat6 را خریداری می‌کنید، سوکت نیز باید Cat6 باشد.
استفاده از کابل و سوکت با استانداردهای مختلف مانند کابل Cat6 با سوکتCat5 باعث ایجاد مشکل در اتصال نخواهد شد و حتی یک تستر اتصال صحیح را تأیید می‌کند؛ اما کابل نمی‌تواند سرعت و عملکرد کامل زیرساخت Cat6 را ارائه دهد. علاوه بر این، اگر از کابل شبکه شیلددار مانند SFTP یا FTP استفاده می‌کنید، استفاده از سوکت‌های شبکه شیلددار برای حذف موثر نویز و تداخل ضروری است.
برای سوکت زدن کابل شبکه به ابزارهای زیر نیاز است:
- کابل شبکه: مهمترین جزء است که بر اساس نیازهای شبکه انتخاب می‌شود. کابل مورد نظر را براساس نیازهای خود انتخاب کنید.
- سوکت شبکه یا سوکت RJ-45: کانکتوری است که به دو سر کابل متصل می‌شود و به آن امکان می‌دهد با دستگاه‌هایی مانند کیستون‌ها، روترها و سوئیچ‌ها ارتباط بگیرد.
- آچار شبکه: ابزار تخصصی است که برای اتصال ایمن کابل شبکه به سوکت RJ-45 استفاده می‌شود.
- استریپر: برای حذف عایق خارجی کابل بدون آسیب رساندن به سیم‌های داخلی طراحی شده است.
- تستر کابل: اطمینان می‌دهد که کابل به طور صحیح در موقعیت خود وصل شده است و به درستی کار می‌کند.
- کاور سوکت شبکه: به محافظت از کانکتور در برابر آسیب کمک می‌کند و همچنین ظاهر کابل زیباتر به نظر می‌رسد.
- سیم پیچ: برای برش سیم اضافی برای اتصال تمیز و دقیق استفاده می‌شود.
رنگ بندی در نحوه سوکت زدن کابل شبکه
قبل از شروع سوکت زدن کابل شبکه، بررسی رنگ بندی اهمیت زیادی دارد. استانداردهای T-568A و T-568B تنها تفاوت‌های جزئی در آرایش رنگ دارند و از نظر کارایی و قیمت مشابه هم هستند. به عنوان مثال، هزینه کابل شبکه لگراند یا اشنایدر تحت استاندارد T-568A برابر با کابل T-568B از همان مارک است.
استاندارد T-568A
ترتیب سیم کشی T-568A برای سوکت کابل LAN به صورت زیر است:
- سفید-سبز
- سبز
- سفید-نارنجی
- آبی
- سفید-آبی
- نارنجی
- سفید-قهوه‌ای
- قهوه‌ای
استاندارد T-568B
این استاندارد بیشتر مورد استفاده قرار می‌گیرد و ترتیب سیم کشی آن به صورت زیر است:
- سفید-نارنجی
- نارنجی
- سفید-سبز
- آبی
- سفید-آبی
- سبز
- سفید-قهوه ای
- قهوه‌ای
برای اطمینان از اتصال سریع‌تر و کارآمدتر، حفظ این دو الگوی سیم کشی ضروری است. اگر نمودارها را به دقت بررسی کنید، متوجه می‌شوید که در هر دو استاندارد، سیم‌های راه راه (دو رنگ) پین‌های فرد را اشغال می‌کنند، در حالی که سیم‌های تک رنگ در پین‌های زوج هستند. تنها تفاوت بین T-568A و T-568B، تعویض جفت سیم نارنجی و سبز است.

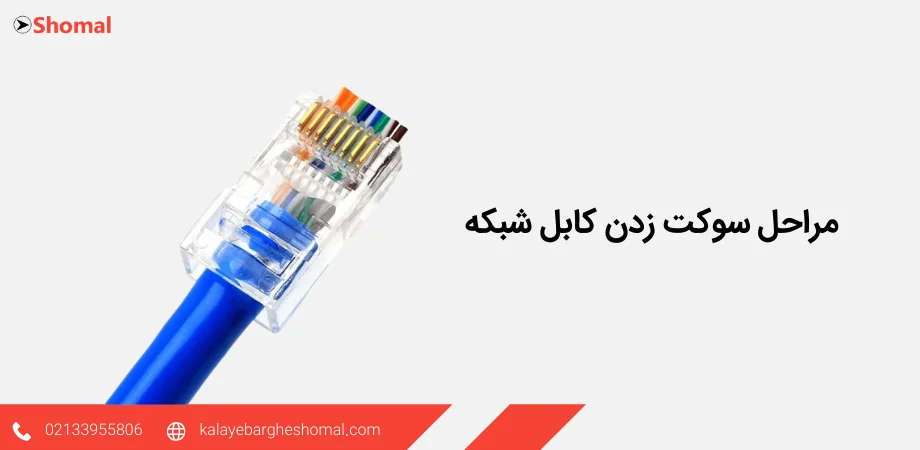

مراحل سوکت زدن کابل شبکه
نصب سوکت کابل شبکه شامل چندین مرحله کلیدی است که هر کدام در ادامه به طور کامل توضیح داده می‌شوند. قبل از شروع، مهم است که توجه داشته باشید که اگر کابل LAN را در محیطی نصب می‌کنید که به طور مکرر جابجا می‌شود یا در معرض آسیب احتمالی قرار می‌گیرد، استفاده از کاور سوکت توصیه می‌شود. مراحل سوکت زدن کابل شبکه به شرح زیر هستند:
- با برداشتن عایق خارجی کابل شروع کنید. در حالی که می‌توان از سیم برش یا تیغ موکت‌بری استفاده کرد، برای دقت و جلوگیری از آسیب، یک ابزار برش مهم توصیه می‌شود. کابل را درون دهانه استریپر قرار دهید، ابزار را 2 تا 3 بار بچرخانید (بسته به نوع کابل) و به آرامی غلاف بیرونی را بردارید. از لخت کردن زیاد کابل خودداری کنید، زیرا این موضوع ممکن است به مرور زمان سیم‌های داخلی را ضعیف کند.
- پس از برداشتن غلاف بیرونی، چهار جفت سیم پیچ خورده را مشاهده خواهید کرد. این پیچ‌ها به کاهش تداخل سیگنال کمک می‌کند. جفت‌ها را جدا کرده و باز کنید، سپس آنها را مطابق با استاندارد سیم کشی که استفاده می‌کنید (T568A یا T568B) صاف کرده و مرتب کنید.
- مطمئن شوید که همه سیم‌ها به درستی تراز شده ند و آنها را به یک اندازه کوتاه کنید. این مرحله برای دستیابی به اتصال مناسب هنگام سوکت زدن سیم‌ها در کانکتور RJ-45 بسیار مهم است.
- سیم‌ها را در سوکت RJ-45 قرار دهید و مطمئن شوید که هر سیم به درستی در محل خود قرار گرفته است. سپس، از یک آچار شبکه استفاده کنید تا سوکت را پانچ کنید. فشار محکم و یکنواخت را تا زمانی که صدای «کلیک» خفیفی را بشنوید، اعمال کنید که نشان دهنده اتصال موفقیت آمیز است.
- برای اطمینان از اینکه سیم‌ها به درستی زیر تیغه‌های رابط محکم شده‌اند، کابل را به آرامی بکشید تا مطمئن شوید که شل نمی‌شوند. برای تأیید ترتیب سیم کشی صحیح، کد رنگ را دوبار بررسی کنید.
- پس از اتمام سوکت زنی از یک تستر کابل برای بررسی عملکرد کابل شبکه استفاده کنید. اگر تست موفقیت آمیز باشد، کابل شبکه شما آماده استفاده است. اگر مشکلی وجود دارد، ترتیب سیم کشی و چین خوردگی را دوباره بررسی کنید تا از اتصال مناسب مطمئن شوید.
تست کابل شبکه بعد از سوکت زدن
پس از تکمیل مراحل نصب و اتصال صحیح کابل LAN، تست کابل برای اطمینان از عملکرد صحیح آن ضروری است. این کار با استفاده از تستر کابل شبکه انجام می‌شود، ابزاری که برای تأیید اتصال طراحی شده است. انواع مختلفی از تسترها در دسترس هستند که هر کدام ویژگی‌های متفاوتی دارند. در این مورد، ما از یک تستر اولیه استفاده می‌کنیم که بررسی می‌کند که آیا هر دو سر کابل به درستی وصل شده‌اند و آیا ترتیب سیم کشی به درستی رعایت شده است یا خیر.
یک تستر کابل شبکه معمولی از دو بخش تشکیل شده است. بخش بزرگتر شامل ورودی‌های جک RJ45 و RJ11 است، اما ما برای این تست فقط از ورودی RJ45 استفاده خواهیم کرد. برای شروع، دو سر کابل شبکه را به تستر متصل کرده و آن را روشن کنید. از طرفی، تستر دارای 9 چراغ نشانگر کوچک به شماره یک تا 8 است که مربوط به سیم‌های جداگانه داخل کابل شبکه است. همچنین یک چراغ G (Ground) دارد که اتصال شیلد را بررسی می‌کند. اگر کابل به درستی سیم کشی شده باشد، چراغ‌های دو سر تستر باید به طور متوالی روشن شوند، به این معنی که لامپ 1 با 1، 2 با 2، 3 با 3 و غیره تا لامپ 8. اگر چراغ‌ها روشن نشدند، این موضوع نشان دهنده مشکل سیم کشی است که نیاز به اصلاح دارد.
کلام آخر
دانستن نحوه سوکت زدن کابل شبکه برای موقعیت‌های مختلف، مانند اتصال دستگاه‌ها به شبکه یا افزایش طول کابل ضروری است. در این مقاله راهنمای گام به گام به زبان ساده را برای شما در تکمیل موفقیت آمیز این فرآیند ارائه کردیم. امیدواریم آموزش سوکت زدن کابل LAN به هر چالشی که ممکن است با آن مواجه شوید پاسخ دهد.
